Комплекс радіоелектронних завад T-7/400Watt
251,500 грн.
Не більше 8 діапазонів на вибір:
410/490Mhz,
570/680Mhz,
710/790Mhz,
800/880Mhz,
890/970Mhz,
980/1050Mhz,
2.4Ghz,
5.8Ghz,
Доступно за замовленням
Інструкція
Техпаспорт
- Рюкзак з обладнанням 1 штука.
- Пульт управління з кабелем 1-5 метрів 1 штука.
- Антени колінеарні кругової дії 4-6 штуки.
- Антена панельна направлено кругової дії 1штука.
- Батарея 1 штука, до 2 годин роботи.
- Зарядний пристрій 1 штука.
- Шнур для роботи від авто 24 вольта 1 штука.
Номенклатурний
номер НАТО:
5865 61 017 9574
Посилальний номер:
ТУ У 26.3-45639725-001:2024
Код за ВК 001-200:
КОМПЛЕКС РАДІОЕЛЕКТРОННИХ ЗАВАД Т-7 (B5113499S)
Найменування виробника (постачальника) код NCAGE:
ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ “РЕБДРОН” A4KPJ
Рюкзак високої потужності 400Вт, 8 діапазонний глушник дронів.
Не більше 8 діапазонів на вибір.
Система включає:
- Рюкзак з встановленою в ньому радіоелектронікою;
- Все спрямована антена на 8 частот 1шт.
- Антени кругової дії 8шт.
- Пульт дистанційного керування.
Вбудований акумулятор та час роботи 1 година.
Заряд від 220 вольт.
Дальність постановки перешкод: 50-300м з використанням панельної антени.
До 50-300м за допомогою колінеарних антен.
особливості:
Широкий діапазон частот/просте, інтуїтивно зрозуміле керування
КСВ і тепловий захист.
Параметр:
6-8 діапазонна, всебічна антена + спрямована антена
Всього 400 Вт.
Тактико-технічні характеристики та призначення засобу протидії БпЛА «Т-7/400W»
Основне призначення: Засіб призначений для ефективної протидії безпілотним літальним апаратам
(БпЛА) шляхом подавлення їх робочих частот у чотирьох діапазонах:
- 410-490 МГц: Даний діапазон частотою для управління FPV дронами та БПЛА крило
- 580-690 МГц: Даний діапазон частотою для управління FPV дронами та БПЛА крило.
- 710-790 МГц: Даний діапазон є основним для управління FPV дронами.
- 800-880МГц: Даний діапазон є основним для управління FPV дронами.
- 890-970 МГц: Даний діапазон є основним для управління FPV дронами 930-960GSM частота.
- 2400-2500 МГц: Використовується для управління дронів на базі DJI і AUTEL .
- 5150-5250 Mhz: Дана частота використовується як додаткова для керування та передачі відео дронами типу Autel 4t та Matrice 30-30t.
- 5700-5900 МГц: Дана частота використовується для управління та передачі відео з дронів на базі DJI
і AUTEL.
Даний кейс скомплектований 3 варіантами живлення:
– живлення від внутрішнього АКБ (час автономної роботи 40-60хв.).
– живлення від 220 AC.
– живлення від зовнішніх AКБ та джерел живлення DC.
Подавлення БпЛА «DJI»: Не менше 100 метрів. (Важливо зауважити, що тести проводилися з
модифікованим підсиленням сигналу пульта до дрона).
Подавлення FPV дронів: Не менше 25 метрів.
Основне завдання приладу:
Головною метою цього приладу є захист техніки, позицій та особового
складу на 360 градусів від можливого ураження FPV дронами (в тому числі камікадзе) і від скиду
боєприпасів дронами DJI.
Тестування ефективності:
– Тест 1: Дрон Mavic 3T з антеною Alientech летів на умовне враження транспортного засобу на
відстані 5 км з різних напрямків та на різних висотах. Результат – на відстані 1 км від цілі пульт
повністю втратив зв’язок з дроном.
– Тест 2: Дрон Mavic 3T з антеною AVENGER летів на умовне враження транспортного засобу на
відстані 4,5 км з різних напрямків та на різних висотах. Результат – на відстані 25 до 500 м від цілі пульт
втратив зв’язок з дроном в залежності від відстані дрона до оператора.
– Тест 3: FPV дрони (від трьох різних виробників) зі станцією управління «Дронарня» на частоті 868
МГц та потужністю 2 Вт летіли на відстані 4,5 км з різних напрямків та на різних висотах. Результат – на
відстані від 25 до 250 м від цілі пульт втратив зв’язок з дроном.
Будова приладу: Прилад має пластиковий кейс у формі рюкзака для зручного переносу на спині або в
руці. До кейсу під’єднуються кабелем (довжина 5 м) пульт управління з можливістю вимикання та
вимикання кожної частоти окремо.
– Тест 4: FPV дрон Українського виробника місто Тернопіль SEEMKA
Тактико-технічні характеристики БпАК WIY SEEMKA FPV (або аналог):
| № п/п | Найменування параметрів | Показники |
|---|---|---|
| 1. | Тактичний радіус дії з цільовим навантаженням | 5 км. (з бойовою частиною до 1 кг); |
| 2. | Час розгортання | 5 хв. |
| 3. | Маса БпЛА | 0,9 кг. ± 10% |
| 4. | Максимальна злітна маса БпЛА | 3 кг. |
| 5. | Маса корисного/бойового навантаження | 1 кг. |
| 6. | Довжина (готове до польоту, з діаметром гвинтів) | 400 мм ± 10% |
| 7. | Ширина (готове до польоту, з діаметром гвинтів) | 430 мм ± 10% |
| 8. | Висота (готове до польоту, з встановленою АКБ) | 90 мм ± 10% |
| 9. | Довжина (транспортне положення) | 230 мм ± 10% |
| 10. | Ширина (транспортне положення) | 250 мм ± 10% |
| 11. | Висота (транспортне положення) | 50 мм ± 10% |
| 12. | Діаметр Пропеллерів | 7 дюймів ± 10% |
| 13. | Тип БпЛА | Мультироторний |
| 14. | Тип силової установки | Електрична |
| 15. | Цільове спорядження |
|
| 16. | Максимальна тривалість польоту | 7 хв. (з бойовою частиною);
11 хв. (без бойової частини) |
| 17. | Практична стеля БпЛА | 500 м. |
| 18. | Максимальна допустима швидкість БпЛА | 110 км/год |
| 19. | Крейсерська швидкість БпЛА | 70 км/год |
| 20. | Швидкість набору висоти | 4 м/с |
| 21. | Практична стеля БпЛА | 1 км |
| 22. | Клас пиловолого захисту | IP54 |
| 23. | Температурний режим роботи | -25 – +45 °C |
| 24. | Режими польоту |
|
| 25. | Допустимі погодні умови для польоту | Вітер до 12 м/с, Дощ помірний до 20 мм/г |
| 26. | Частота каналу радіокерування | 700 – 1000 МГц |
| 27. | Частота відеозв’язку | 5,3-6 ГГц |
| 28. | Тип АКБ | 6S |

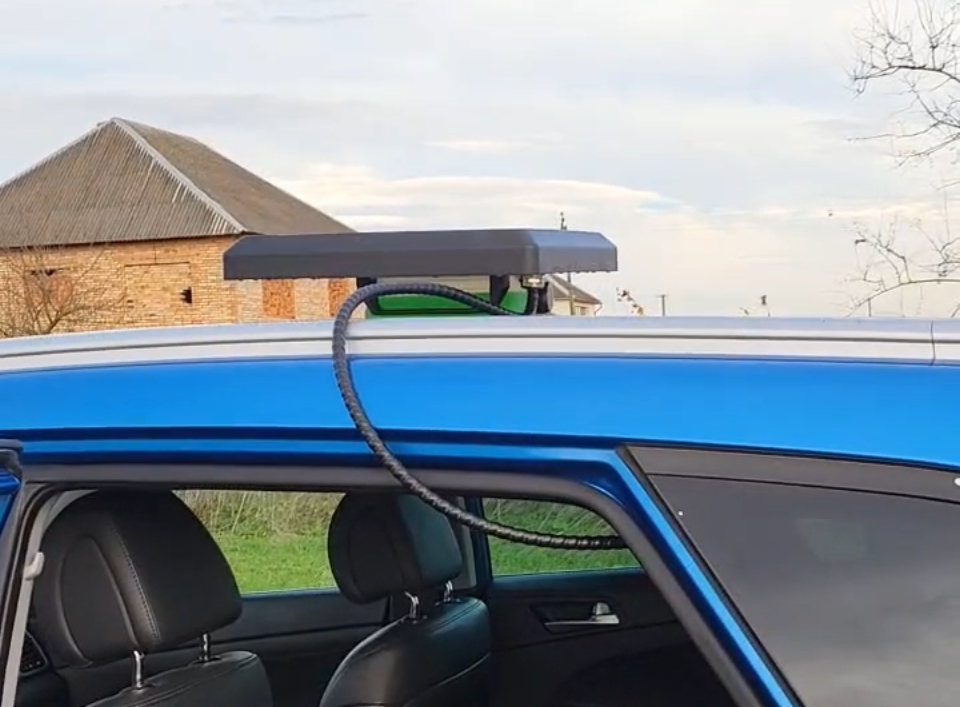

В комплекті з кейсом мультидіапазонна панельна антена направленої дії (довжина кабеля 1м).
Додатково чотири всеспрямовані антени Omni кругової дії.
Така конфігурація надає можливість універсального використання приладу для захисту техніки,
позицій або особового складу.
Примітка: Прилад має можливість додавати нові діапазони частот або замінювати існуючі.
Додаткова інформація
| Вага | 18 кг |
|---|---|
| Розміри | 22 × 36 × 55 см |
| Клієнт | Військовий, Волонтер, Цивільний |
| T-7/350w | 570-680Mhz-50w, 410-490Mhz-50w, 710-790Mhz/50w, 800-880Mhz-50w, 890-970Mhz-50w, 2.4Ghz-50w, 5.8Ghz-50w |
Комерційна Т-7
Відео Alientech Mavic 3t
Псевдовипадкове перелаштування робочої частоти 720-950 (Frequency Hopping Spectrum Spreading, FHSS) — технологія передачі сигналу зі швидким псевдовипадковим перелаштуванням робочої частоти. Метод полягає в періодичній стрибкоподібній зміні частоти носія за певним алгоритмом, відомим для приймача і передавача.
