Комплекс радіоелектронних завад T-7/700Watt/DDS Quadro

396,000 грн.

Частоти 10+ діапазонів ☟

10 діапазонів на вибір.
270≈390Mhz≈100Wat
400≈510Mhz≈100Wat
510≈580Mhz≈50Wat
600≈700Mhz≈50Wat
700≈770Mhz≈50Wat
840≈960Mhz≈100Wat
960≈1020Mhz≈50Wat
1700≈1900Mhz≈65Wat
1880≈2100Mhz≈65Wat
2150≈2450Mhz≈65Wat
2450≈2700Mhz≈65Wat
5140≈5260Mhz≈50Wat
5715≈5860Mhz≈50Wat

Інструкція

Download File

Техпаспорт

Download File

Номенклатурний
номер НАТО:
5865 61 017 9574

Посилальний номер:
ТУ У 26.3-45639725-001:2024

Код за ВК 001-200:
КОМПЛЕКС РАДІОЕЛЕКТРОННИХ ЗАВАД Т-7 (B5113499S)

Найменування виробника (постачальника) код NCAGE:
ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ “РЕБДРОН” A4KPJ

Рюкзак високої потужності від 270≈6000Mhz, 500+Вт, до 10 діапазонів на вибір DDS генераторами завад.
10 фронтових діапазонів, які покриваються 50≈100 ватними DDS генераторами завад по окремих діапазонах. (1МГЦ ≈0,5-1 Ват до 1000Mhz).
270≈6000Mhz не більше 10 діапазонів на вибір, дві поляризації RHCP (Right Hand Circular Polarization) — Права кругова. LHCP (Left Hand Circular Polarization) — Ліва кругова.

  1. 270≈390Mhz/100WatDDS-.опційно
  2. 400≈510Mhz/100Wat-DDS+⊃опційно
  3. 510≈600Mhz/65WatDDS+⊃опційно
  4. 600≈700Mhz/65WatDDS+опційно
  5. 700≈780Mhz/65WatDDS+опційно
  6. 840≈950Mhz/100Wat-DDS+опційно
  7. 950≈1020Mhz/65WatDDS+опційно
  8. 1700≈1900Mhz/65WatDDS+опційно
  9. 1880≈2100Mhz/85WatDDS+опційно
  10. 2150≈2450Mhz/85Wat-DDS+опційно
  11. 2450≈2700Mhz-85Wat-DDS+опційно
  12. 5140≈5260Mhz/50Wat+опційно
  13. 5715≈5860Mhz/50Wat+опційно

Дальність постановки перешкод: 30≈300м з використанням  панельної антени яка кріпиться потужними магнітами на дах авто чи іншу металеву поверхню.
Дальність 30-300м за допомогою колінеарних антен.

Особливості:
Широкий діапазон частот/просте, інтуїтивно зрозуміле керування
КСХ і тепловий захист.

Параметр:
Можливо встановити в агресивних діапазонах, елементи антен по двох поляризаціях на 10 діапазонів, ліва права кругова.

Тактико-технічні характеристики та призначення засобу протидії БпЛА «Т-7≈500W-DDS»
Основне призначення: Засіб призначений для ефективної протидії безпілотним літальним апаратам
(БпЛА) шляхом подавлення їх робочих частот в діапазонах:

Даний кейс скомплектований 3 варіантами живлення:
– живлення від внутрішнього АКБ (час автономної роботи 35-60хв.).
– живлення від інвертора 220/28v AC.
– живлення від зовнішніх AКБ та джерел 24v.

Подавлення БпЛА «DJI»:+- 100 метрів. (Важливо зауважити, що тести проводилися з
модифікованим підсиленням сигналу пульта до дрона відповідно до бойових умов).
Подавлення FPV дронів: Не менше 30 метрів в радіусі та 60-140 метрів висота.

Основне завдання приладу:

Головною метою цього приладу є захист техніки, позицій та особового
складу на 360 градусів від можливого ураження FPV дронами (камікадзе) і від скиду
боєприпасів дронами DJI чи AUTEL.

Тестування ефективності:
– Тест 1: Дрон Mavic 3T з антеною Alientech летів на умовне враження транспортного засобу на
відстані 5 км з різних напрямків та на різних висотах. Результат – на відстані 1 км від цілі пульт
повністю втратив зв’язок з дроном.
– Тест 2: Дрон Mavic 3T з антеною AVENGER летів на умовне враження транспортного засобу на
відстані 4,5 км з різних напрямків та на різних висотах. Результат – на відстані 200 м від цілі пульт
втратив зв’язок з дроном.
– Тест 3: FPV дрони (від трьох різних виробників) зі станцією управління «Дронарня» на частоті 868
МГц та потужністю 2 Вт летіли на відстані 4,5 км з різних напрямків та на різних висотах. Результат – на
відстані 30-250 м від цілі пульт втрачав зв’язок з дроном в залежності від висоти польоту та напрямку з якого заходив.
Будова приладу:

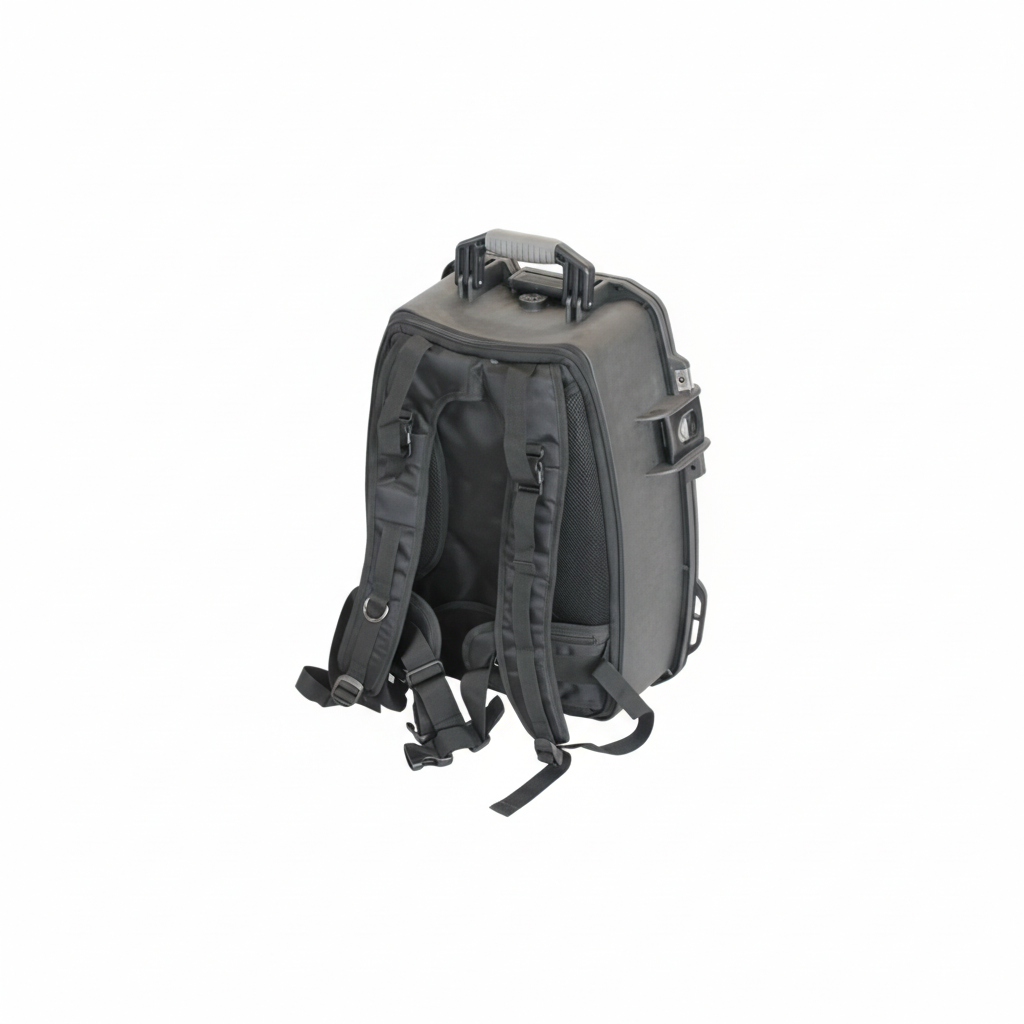

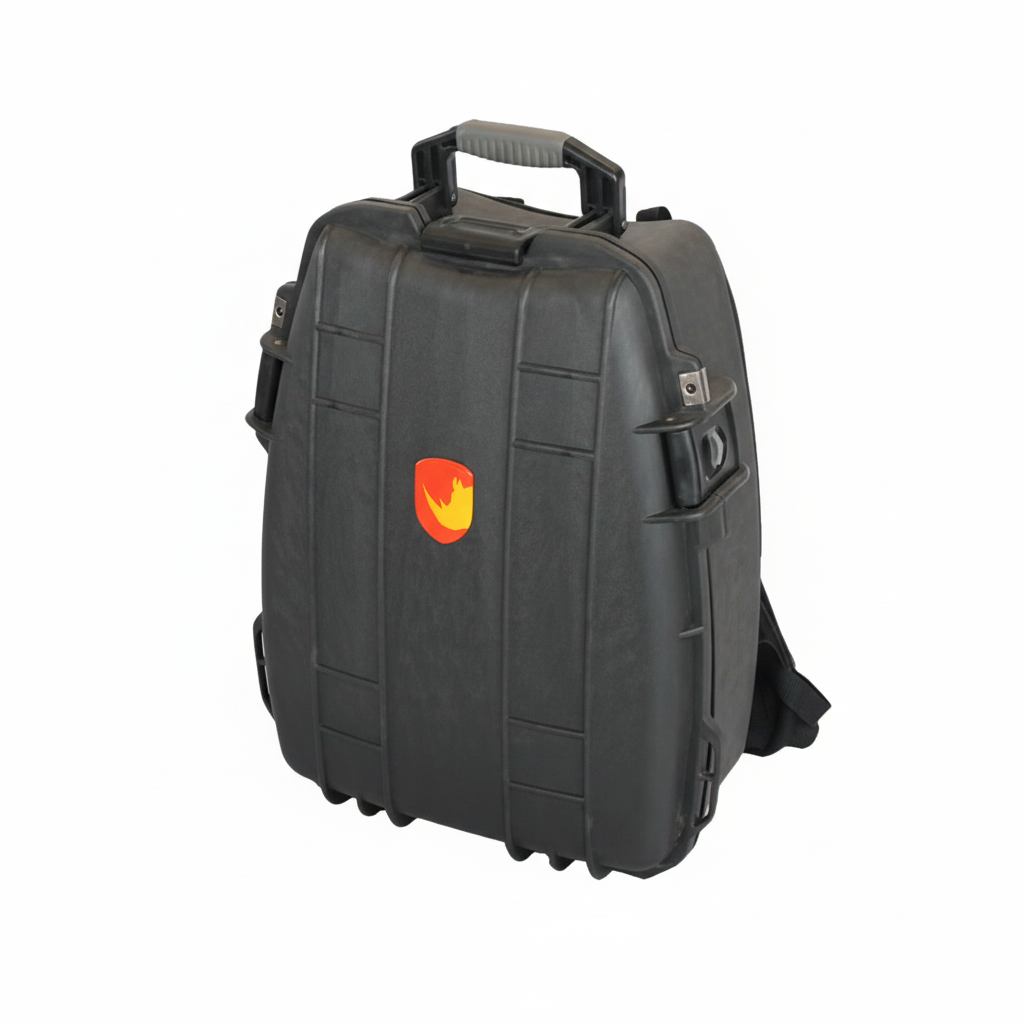

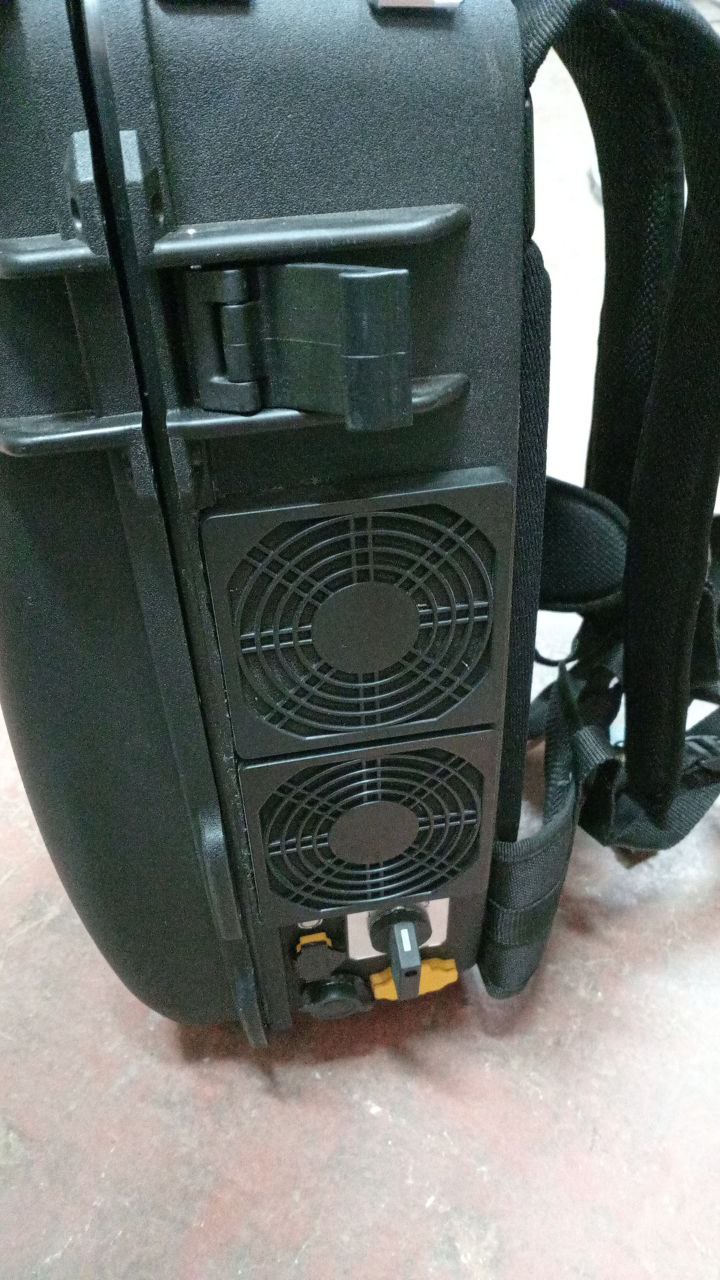

Прилад має пластиковий кейс у формі рюкзака для зручного переносу на спині або в
руці.

До кейсу під’єднуються кабелем (довжина 5 м) пульт управління з можливістю вимикання та
вимикання кожної частоти окремо.
– Тест 4: FPV дрон Українського виробника місто Тернопіль SEEMKA

Тактико-технічні характеристики БпАК WIY SEEMKA FPV ☟

Тактико-технічні характеристики  БпАК WIY SEEMKA FPV (або аналог):

№ п/п Найменування параметрів Показники
1. Тактичний радіус дії з цільовим навантаженням 5 км. (з бойовою частиною до 1 кг);
2. Час розгортання 5 хв.
3. Маса БпЛА 0,9 кг. ± 10%
4. Максимальна злітна маса БпЛА 3 кг.
5. Маса корисного/бойового навантаження  1 кг.
6. Довжина (готове до польоту, з діаметром гвинтів) 400 мм ± 10%
7. Ширина (готове до польоту, з діаметром гвинтів)   430 мм ± 10%
8. Висота (готове до польоту, з встановленою АКБ)  90 мм ± 10%
9. Довжина (транспортне положення)  230 мм ± 10%
10. Ширина (транспортне положення)  250 мм ± 10%
11. Висота (транспортне положення)  50 мм ± 10%
12. Діаметр Пропеллерів 7 дюймів ± 10%
13. Тип БпЛА Мультироторний
14. Тип силової установки Електрична
15. Цільове спорядження
  1. Модуль кріплення бойового навантаження;
  2. Бойова частина
16. Максимальна тривалість польоту 7 хв. (з бойовою частиною);

11 хв. (без бойової частини)
17. Практична стеля БпЛА 500 м.
18. Максимальна допустима швидкість БпЛА 110 км/год
19. Крейсерська швидкість БпЛА 70 км/год
20. Швидкість набору висоти 4 м/с
21. Практична стеля БпЛА 1 км
22.  Клас пиловолого захисту IP54
23. Температурний режим роботи -25 – +45 °C
24. Режими польоту
  • Acro
  • Horizon
  • Angle mode
25. Допустимі погодні умови для польоту Вітер до 12 м/с, Дощ помірний до 20 мм/г
26. Частота каналу радіокерування 700 – 1000 МГц
27. Частота відеозв’язку 5,3-6 ГГц
28. Тип АКБ 6S

Додаткова інформація

Вага 22 кг
Розміри 22 × 36 × 55 см
Клієнт

Військовий, Волонтер, Цивільний
Діапазони Q

280≈390Mhz≈100Wat, 400≈510Mhz≈100Wat, 510≈580Mhz≈50Wat, 600≈700Mhz≈50Wat, 700≈770Mhz≈50Wat, 840≈960Mhz≈100Wat, 960≈1020Mhz≈50Wat, 1700≈1900Mhz≈65Wat, 1880≈2100Mhz≈65Wat, 2150≈2450Mhz≈65Wat, 2450≈2700Mhz≈65Wat, 2500≈2700Mhz≈65Wat, 5140≈5260Mhz≈50Wat, 5715≈5860Mhz≈50Wat

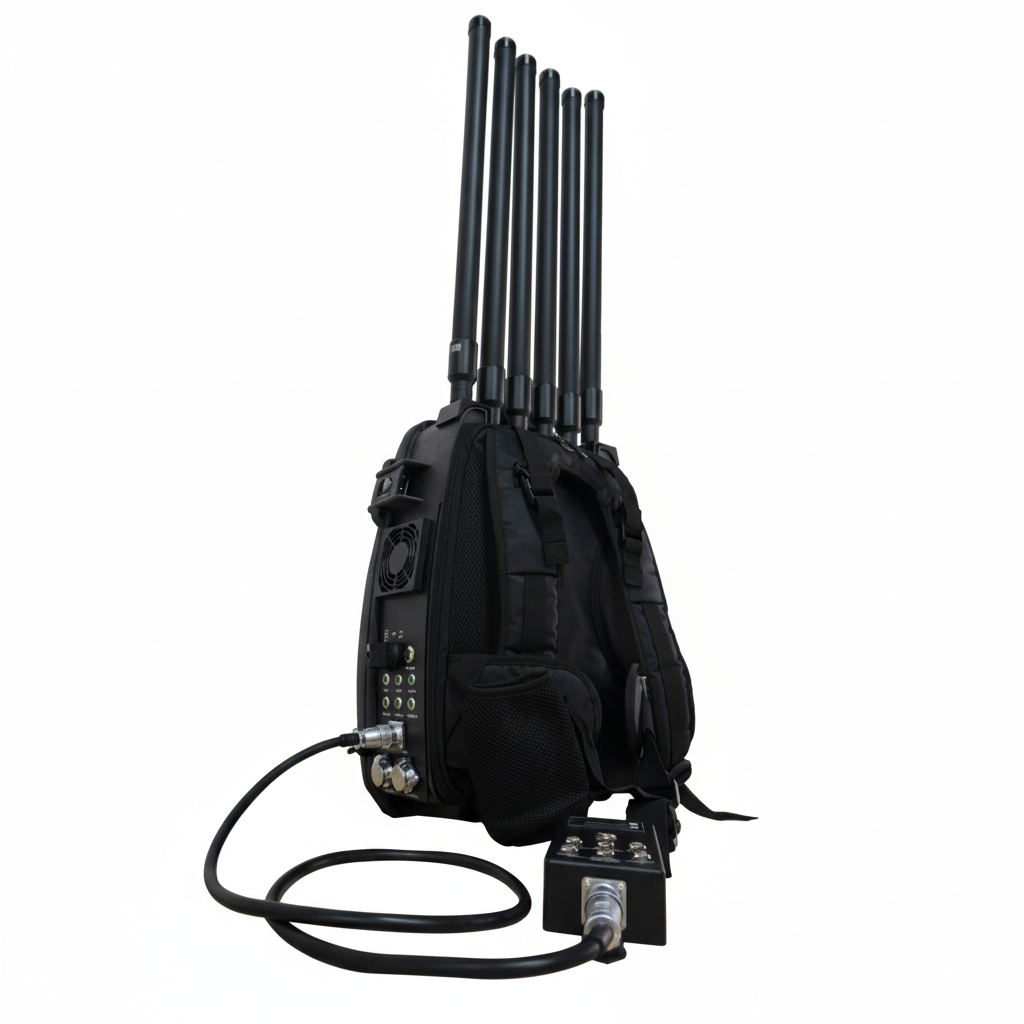

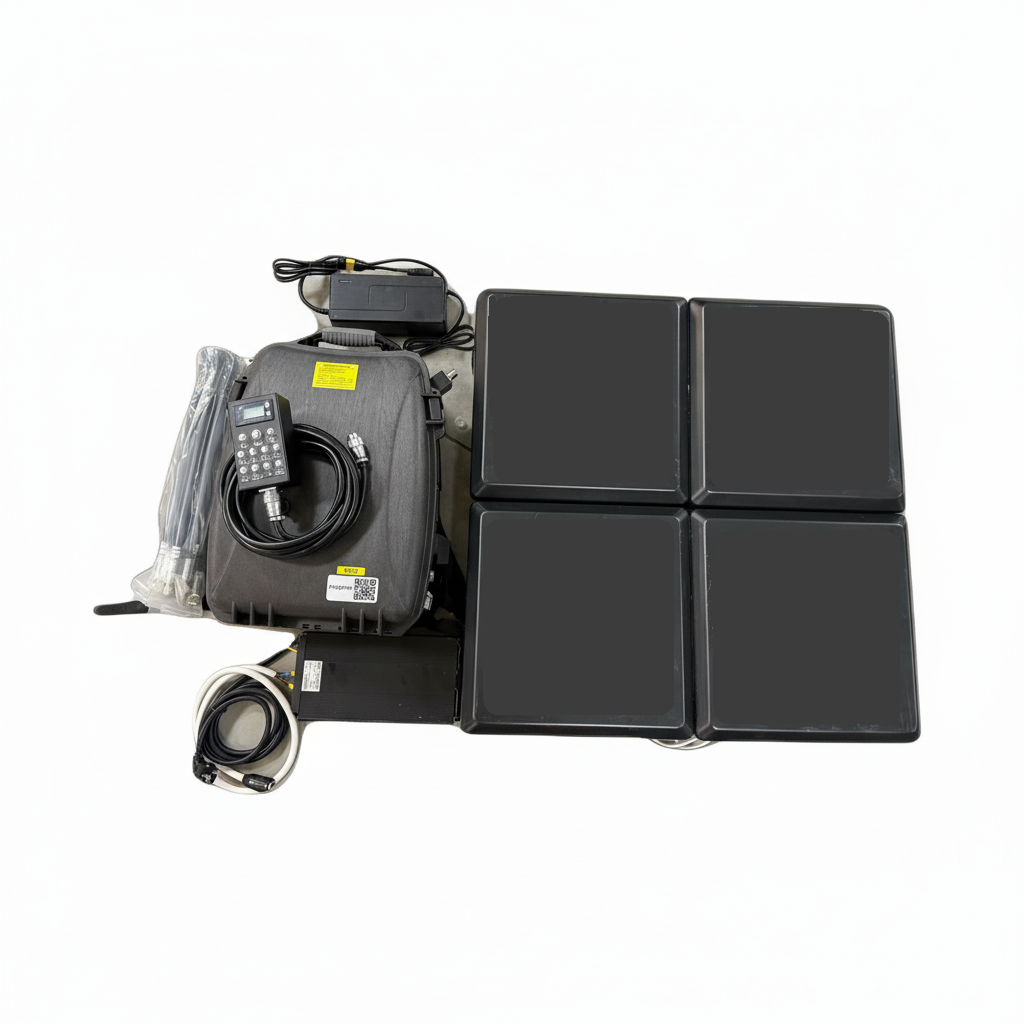

  1. Рюкзак з встановленою в ньому радіоелектронікою 1шт.
  2. Антена всеспрямована панельна на 10-12 діапазонів квадро 80/80см 1шт.
  3. Антени колінеарні кругової дії 10-12шт.

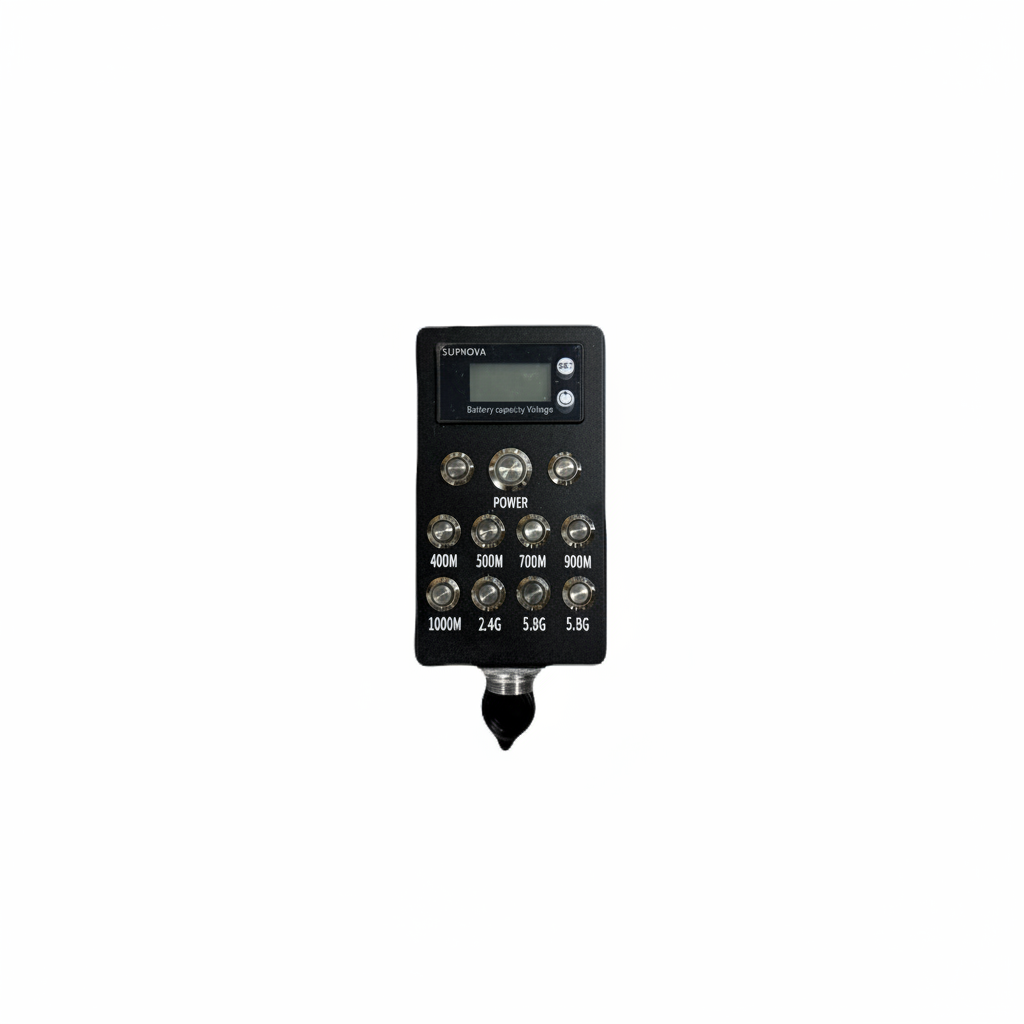

  4. Пульт дистанційного керування 1шт.

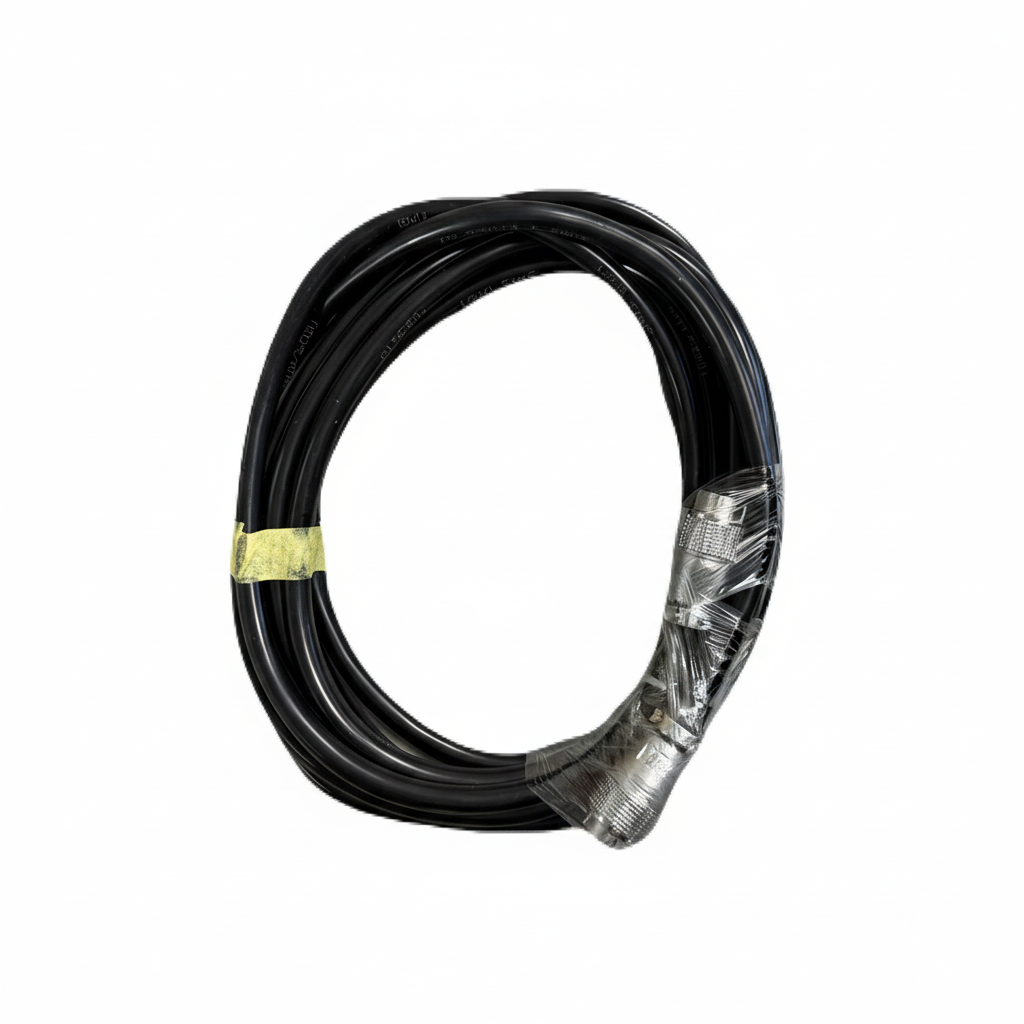

  5. Кабель пульта керування 6м. 1шт.

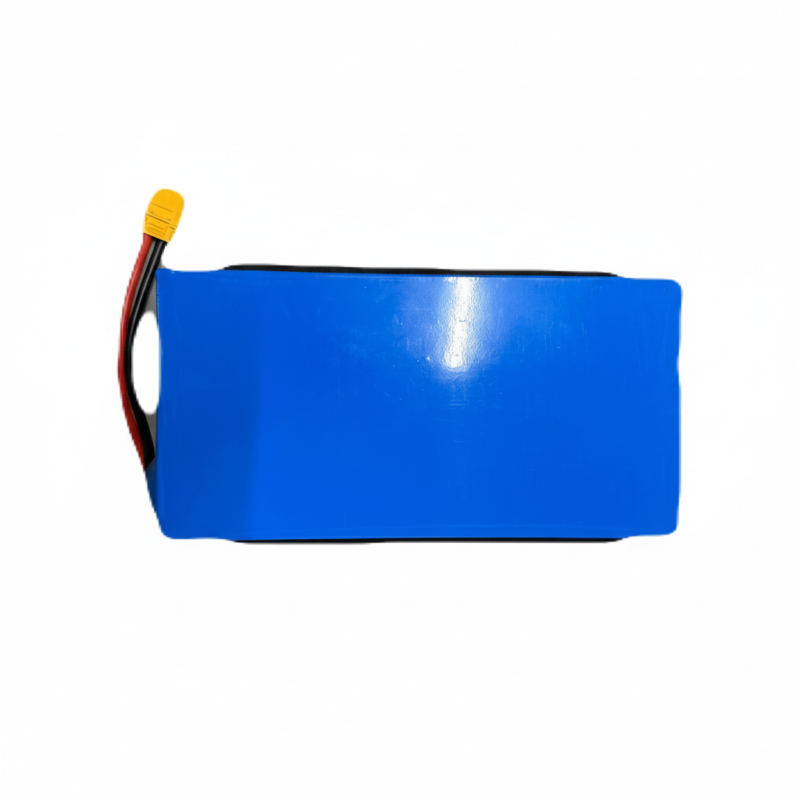

  6. Акумулятор вбудований 40А час роботи 30≈60хв. 1шт.
  7. Акумулятор додатковий 40А час роботи 30≈60 хв. 1шт.

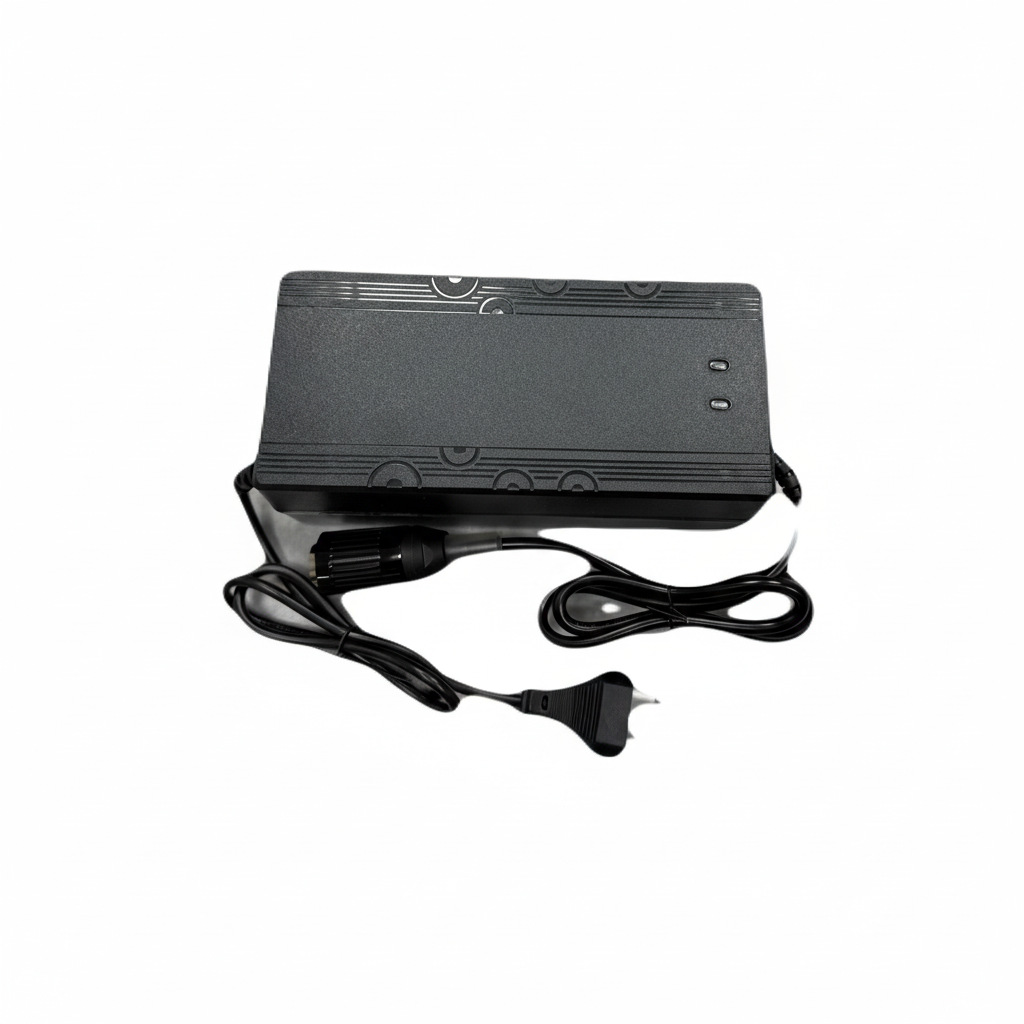

  8. Блок живлення зарядний пристрій від 220 вольт 1шт.

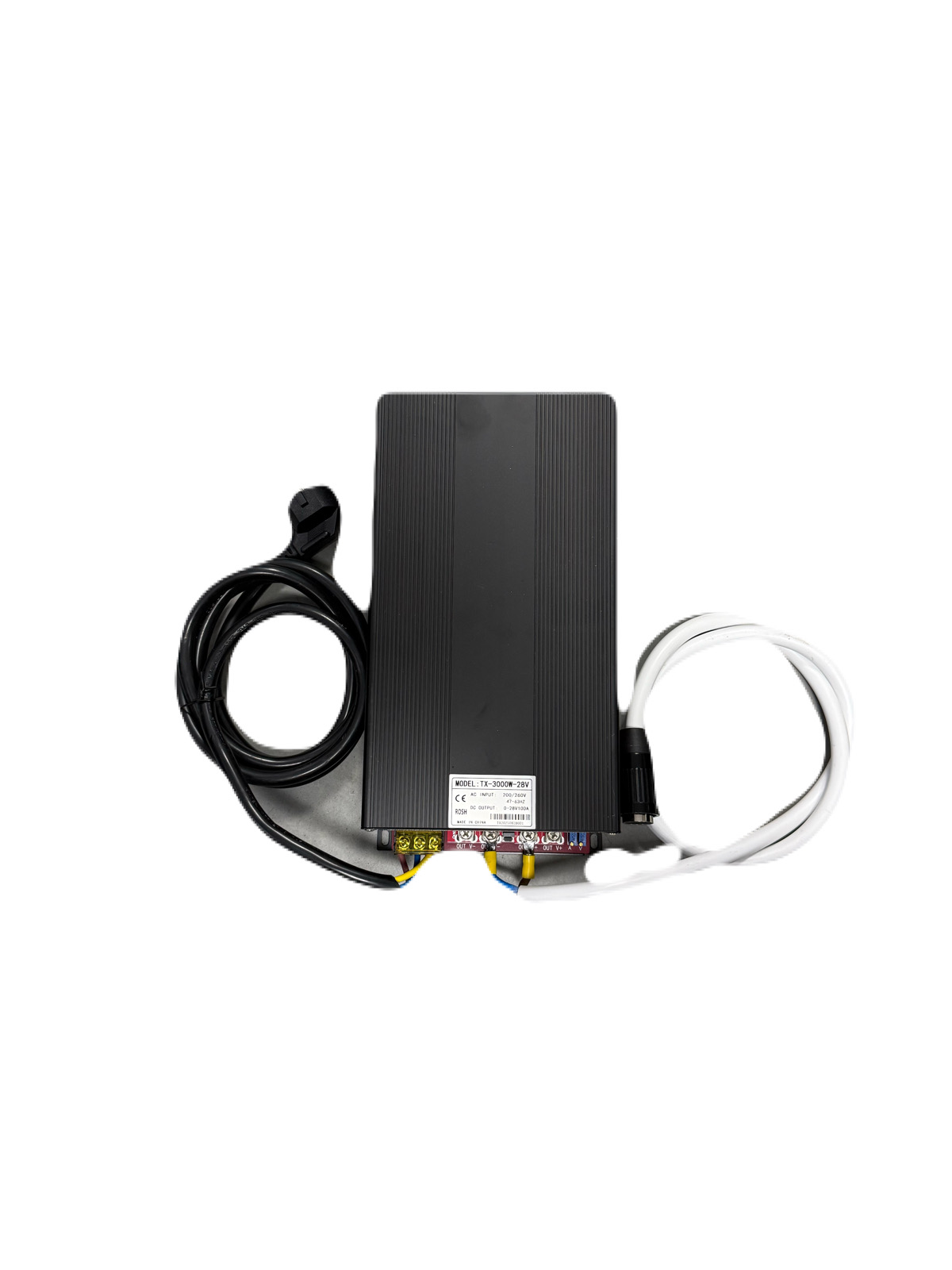

  9. Блок живлення інвертор 220/28 вольт 1шт
  10. Викрутка діелектрична.
  11. Паспорт
  12. Інструкція

Зміна №1 Комплекс радіоелектронних завад Т -7.

Зміна №1 ТУ У 26.3-45639725-001 :2024 Комплекс радіоелектронних завад Т -7.
