Комплекс радіоелектронних завад T-7/700Watt/DDS

364,000 грн.

Частоти 10 діапазонів ☟

Не більше 10 діапазонів на вибір!
290-340Mhz/50Wat-.опційно
400-450Mhz/100Wat-DDS+⊃опційно
450-500Mhz/DDS+⊃опційно
500-560Mhz/50Wat+опційно
700-765Mhz/50Wat+опційно
840-950Mhz/100Wat-DDS+опційно
950-1020Mhz/50Wat+опційно
1700-1900Mhz/100Wat-DDS+опційно
1900-2100Mhz/100Wat-DDS+опційно
2100-2200Mhz/100Wat-DDS+опційно
2200-2300Mhz/100Wat-DDS+опційно
2300-2400Mhz/100Wat-DDS+опційно
2400-2500Mhz/100Wat-DDS+опційно
2500-2600Mhz/100Wat-DDS+опційно
2600-2700Mhz/100Wat-DDS+опційно
2700-2800Mhz/100Wat-DDS+опційно
5190-5250Mhz/50Wat+опційно
5715-5875Mhz/50Wat+опційно

Інструкція

Download File

Техпаспорт

Download File

  1. Засіб рюкзак з герератором радіоелектронних завад,
  2. Антенна колінеарна 10 шт,
  3. Антена всеспрямована подвійна на магнітах 40/80см,
  4. Батарея акумуляторна 40А 2 шт,
  5. Блок живлення інвертор 220/28V-100A
  6. Кабель пульта дистанційного керування 4-6м,

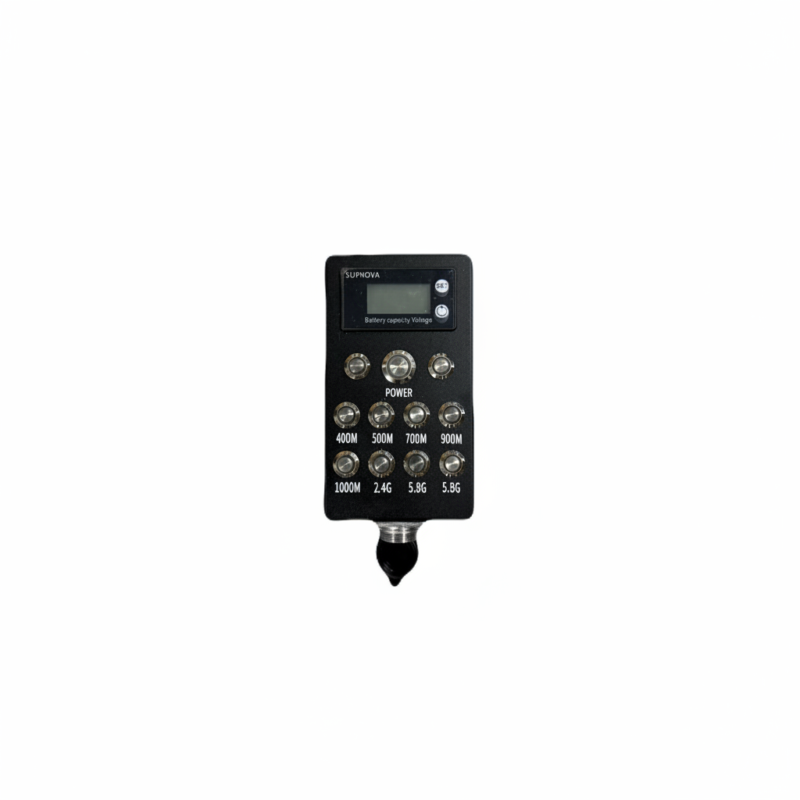

  7. Пульт дистанційного керування,

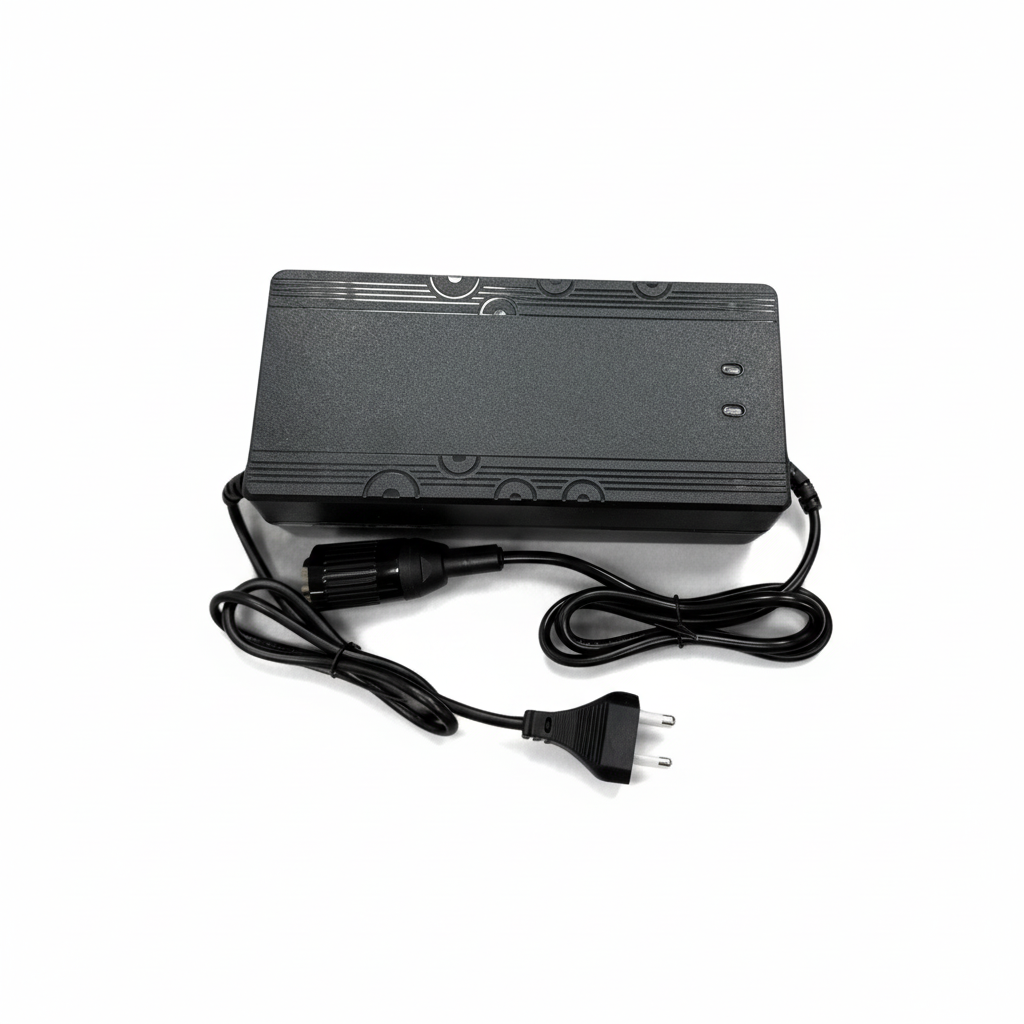

  8. Блок живлення зарядний пристрій,
  9. Перехідник DC пряме живлення від 24V,
  10. Іструкція користувача,
  11. Технічний паспорт.

Номенклатурний
номер НАТО:
5865 61 017 9574

Посилальний номер:
ТУ У 26.3-45639725-001:2024

Код за ВК 001-200:
КОМПЛЕКС РАДІОЕЛЕКТРОННИХ ЗАВАД Т-7 (B5113499S)

Найменування виробника (постачальника) код NCAGE:
ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ “РЕБДРОН” A4KPJ

Рюкзак високої потужності 700Вт, 10 діапазонний розширений DDS генераторами завад.
10 фронтових діапазонів, які покриваються широкими 100 ватними DDS модулями по окремих частотах. (DDS генератори на трьох діапазонах з 10 в середньому 1МГЦ =1 Ват до 1000Mhz)
Система включає:

Не більше 10 діапазонів на вибір.

  1. 290-340Mhz/100Wat-.опційно
  2. 400-450Mhz/100Wat-DDS+⊃опційно
  3. 450-500Mhz/DDS+⊃опційно
  4. 500-560Mhz/50Wat+опційно
  5. 700-765Mhz/50Wat+опційно
  6. 840-950Mhz/100Wat-DDS+опційно
  7. 950-1020Mhz/65Wat+опційно
  8. 1700-1900Mhz/100Wat-DDS+опційно
  9. 1900-2100Mhz/100Wat-DDS+опційно
  10. 2100-2200Mhz/100Wat-DDS+опційно
  11. 2200-2300Mhz/80-100Wat-DDS+опційно
  12. 2300-2400Mhz/80-100Wat-DDS+опційно
  13. 2400-2500Mhz/80-100Wat-DDS+опційно
  14. 2500-2600Mhz/80-100Wat-DDS+опційно
  15. 2600-2700Mhz/80-100Wat-DDS+опційно
  16. 2700-2800Mhz/80-100Wat-DDS+опційно
  17. 5190-5250Mhz/50Wat+опційно
  18. 5715-5875Mhz/50Wat+опційно

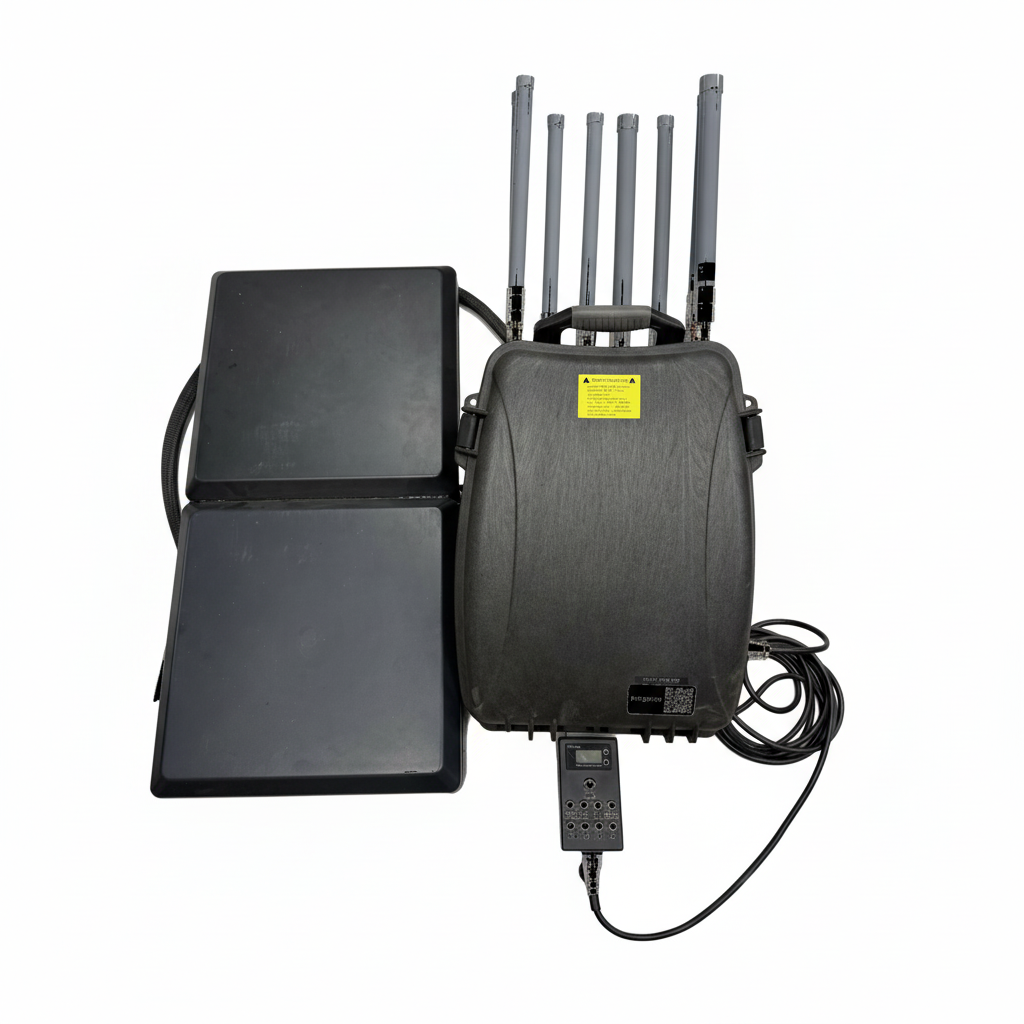

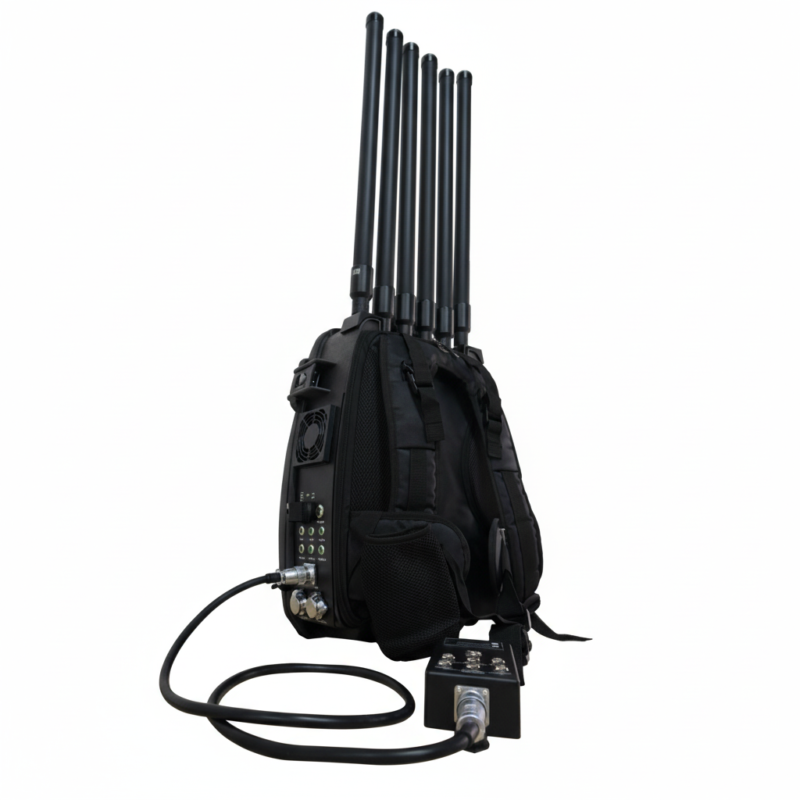

Рюкзак з встановленою в ньому радіоелектронікою;

Все спрямована антена на 8-10 діапазонів подвійна підсилена 1шт.

Антени кругової дії 8-10 шт.

Пульт дистанційного керування.

Вбудований акумулятор та час роботи 30-60 хв.

Заряд від 220 вольт.

Дальність постановки перешкод: 30-300м з використанням  панельної антени.
30-300м за допомогою колінеарних антен.

особливості:
Широкий діапазон частот/просте, інтуїтивно зрозуміле керування
КСХ і тепловий захист.

Параметр:
8 діапазонна, всебічна антена + спрямована антена
Всього 500 Вт.

Тактико-технічні характеристики та призначення засобу протидії БпЛА «Т-7/500W-DDS»
Основне призначення: Засіб призначений для ефективної протидії безпілотним літальним апаратам
(БпЛА) шляхом подавлення їх робочих частот у чотирьох діапазонах:

Даний кейс скомплектований 3 варіантами живлення:
– живлення від внутрішнього АКБ (час автономної роботи 35-60хв.).
– живлення від 220 AC.
– живлення від зовнішніх AКБ та джерел живлення DC.

Подавлення БпЛА «DJI»:+- 100 метрів. (Важливо зауважити, що тести проводилися з
модифікованим підсиленням сигналу пульта до дрона відповідно до бойових умов).
Подавлення FPV дронів: Не менше 100 метрів.

Основне завдання приладу:

Головною метою цього приладу є захист техніки, позицій та особового
складу на 360 градусів від можливого ураження FPV дронами (в тому числі камікадзе) і від скиду
боєприпасів дронами DJI.

Тестування ефективності:
– Тест 1: Дрон Mavic 3T з антеною Alientech летів на умовне враження транспортного засобу на
відстані 5 км з різних напрямків та на різних висотах. Результат – на відстані 1 км від цілі пульт
повністю втратив зв’язок з дроном.
– Тест 2: Дрон Mavic 3T з антеною AVENGER летів на умовне враження транспортного засобу на
відстані 4,5 км з різних напрямків та на різних висотах. Результат – на відстані 500 м від цілі пульт
втратив зв’язок з дроном.
– Тест 3: FPV дрони (від трьох різних виробників) зі станцією управління «Дронарня» на частоті 868
МГц та потужністю 2 Вт летіли на відстані 4,5 км з різних напрямків та на різних висотах. Результат – на
відстані 250 м від цілі пульт втратив зв’язок з дроном.

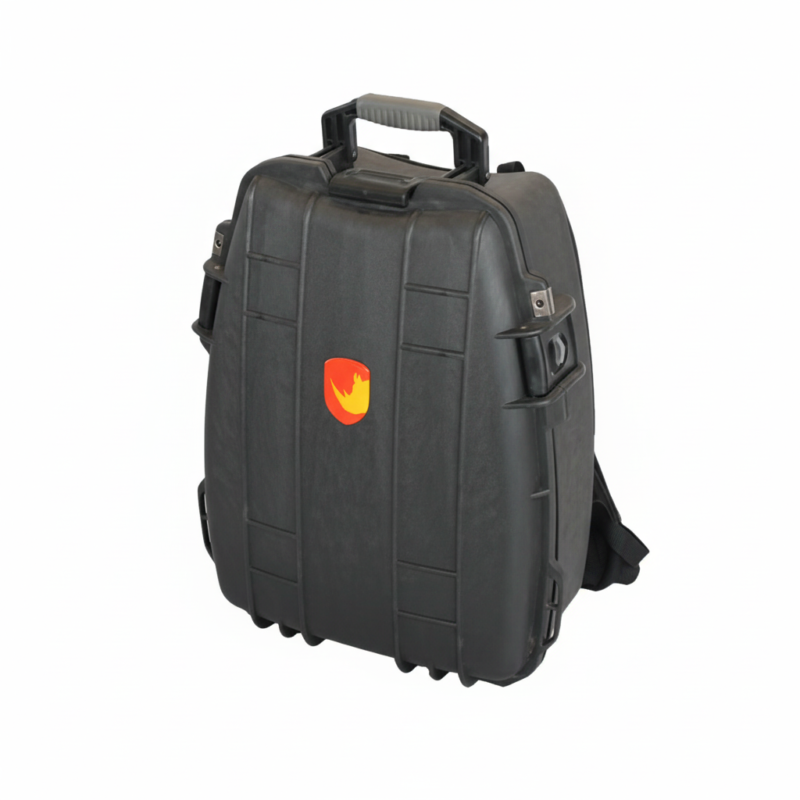

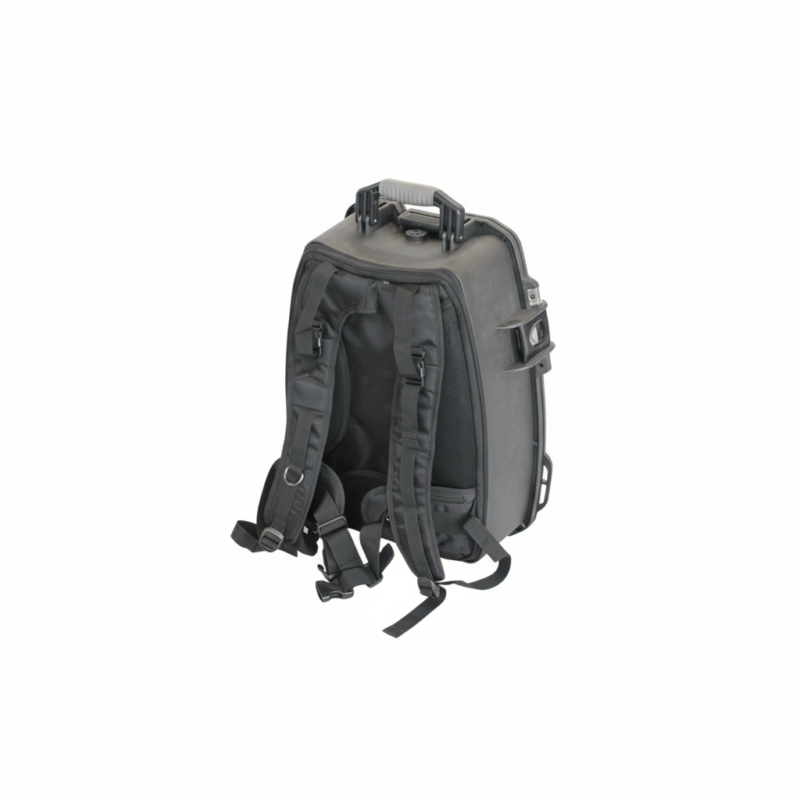

Будова приладу: Прилад має пластиковий кейс у формі рюкзака для зручного переносу на спині або в
руці. До кейсу під’єднуються кабелем (довжина 5 м) пульт управління з можливістю вимикання та
вимикання кожної частоти окремо.
– Тест 4: FPV дрон Українського виробника місто Тернопіль SEEMKA

Тактико-технічні характеристики БпАК WIY SEEMKA FPV ☟

Тактико-технічні характеристики  БпАК WIY SEEMKA FPV (або аналог):

№ п/п Найменування параметрів Показники
1. Тактичний радіус дії з цільовим навантаженням 5 км. (з бойовою частиною до 1 кг);
2. Час розгортання 5 хв.
3. Маса БпЛА 0,9 кг. ± 10%
4. Максимальна злітна маса БпЛА 3 кг.
5. Маса корисного/бойового навантаження  1 кг.
6. Довжина (готове до польоту, з діаметром гвинтів) 400 мм ± 10%
7. Ширина (готове до польоту, з діаметром гвинтів)   430 мм ± 10%
8. Висота (готове до польоту, з встановленою АКБ)  90 мм ± 10%
9. Довжина (транспортне положення)  230 мм ± 10%
10. Ширина (транспортне положення)  250 мм ± 10%
11. Висота (транспортне положення)  50 мм ± 10%
12. Діаметр Пропеллерів 7 дюймів ± 10%
13. Тип БпЛА Мультироторний
14. Тип силової установки Електрична
15. Цільове спорядження
  1. Модуль кріплення бойового навантаження;
  2. Бойова частина
16. Максимальна тривалість польоту 7 хв. (з бойовою частиною);

11 хв. (без бойової частини)
17. Практична стеля БпЛА 500 м.
18. Максимальна допустима швидкість БпЛА 110 км/год
19. Крейсерська швидкість БпЛА 70 км/год
20. Швидкість набору висоти 4 м/с
21. Практична стеля БпЛА 1 км
22.  Клас пиловолого захисту IP54
23. Температурний режим роботи -25 – +45 °C
24. Режими польоту
  • Acro
  • Horizon
  • Angle mode
25. Допустимі погодні умови для польоту Вітер до 12 м/с, Дощ помірний до 20 мм/г
26. Частота каналу радіокерування 700 – 1000 МГц
27. Частота відеозв’язку 5,3-6 ГГц
28. Тип АКБ 6S

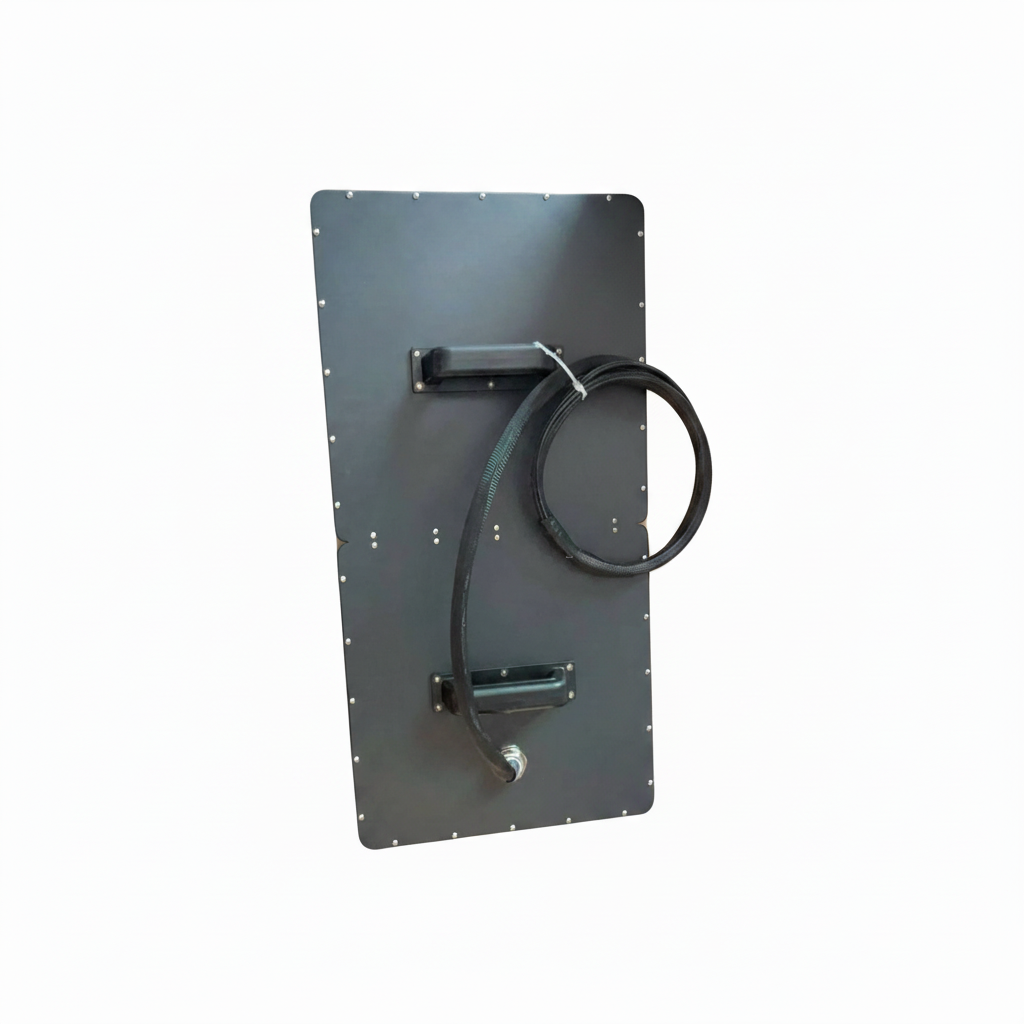

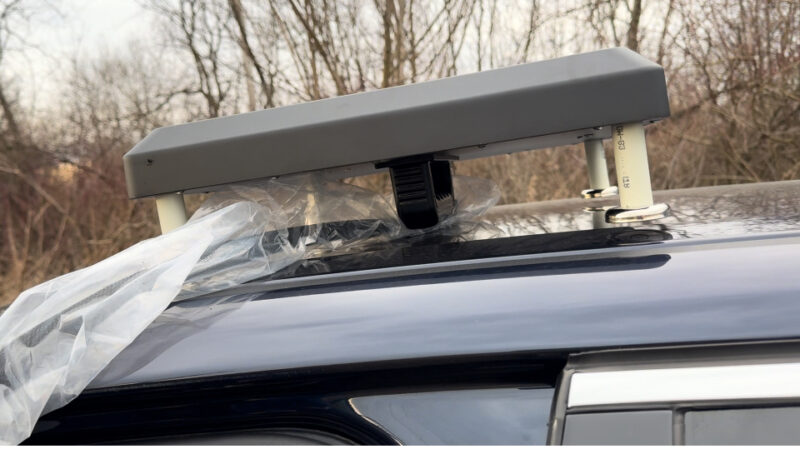

В комплекті з кейсом мультидіапазонна панельна антена направленої дії (довжина кабеля 1м).
Додатково чотири всеспрямовані антени Omni кругової дії.
Така конфігурація надає можливість універсального використання приладу для захисту техніки,
позицій або особового складу.
Примітка: Прилад має можливість додавати нові діапазони частот або замінювати існуючі.

Додаткова інформація

Вага 22 кг
Розміри 22 × 36 × 55 см
Клієнт

Військовий, Волонтер, Цивільний
T-7DDS

290-340Mhz/50Wat-ldmos, 400-500Mhz/100Wat-DDS (два діапазанони обєднано), 500-560Mhz/50Wat-ldmos, 700-765Mhz/50Wat-ldmos, 840-950Mhz/100Wat-DDS, 950-1020Mhz/50Wat-ldmos, 1700≈1900Mhz≈65Wat, 1880≈2100Mhz≈65Wat, 2370-2505Mhz/50Wat-DDS, 2550≈2750Mhz≈65Wat, 5715-5875Mhz/30Wat-ldmos, 5725-5860Mhz/30Wat-ldmos
