Комплекс радіоелектронних завад T-7QUB

Комплекс радіоелектронних завад T-7QUB. Засіб високої потужності від 100≈8000Mhz, 800+Вт, до 12 діапазонів на вибір DDS генераторами завад.
12 фронтових діапазонів, які покриваються 85≈110 ватними DDS генераторами завад по окремих діапазонах. (1МГЦ ≈0,7-1 Ват до 1000Mhz).
100≈8000Mhz не більше 12 діапазонів на вибір, дві поляризації RHCP (Right Hand Circular Polarization) — Права кругова. LHCP (Left Hand Circular Polarization) — Ліва кругова.

1. 100≈250Mhz/100WatDDS-.опційно
2. 270≈390Mhz/100WatDDS-.опційно
3. 400≈510Mhz/100Wat-DDS+⊃опційно
4. 510≈600Mhz/65WatDDS+⊃опційно
5. 600≈700Mhz/65WatDDS+опційно
6. 700≈780Mhz/65WatDDS+опційно
7. 840≈950Mhz/100Wat-DDS+опційно
8. 950≈1020Mhz/65WatDDS+опційно
9. 1700≈1900Mhz/65WatDDS+опційно
10. 1880≈2100Mhz/85WatDDS+опційно
11. 2150≈2450Mhz/85Wat-DDS+опційно
12. 2450≈2700Mhz-85Wat-DDS+опційно
13. 5140≈5260Mhz/50Wat+опційно
14. 5715≈5860Mhz/50Wat+опційно
15. 6000≈7000Mhz/50Wat+опційно
16. 7000≈8000Mhz/50Wat+опційно

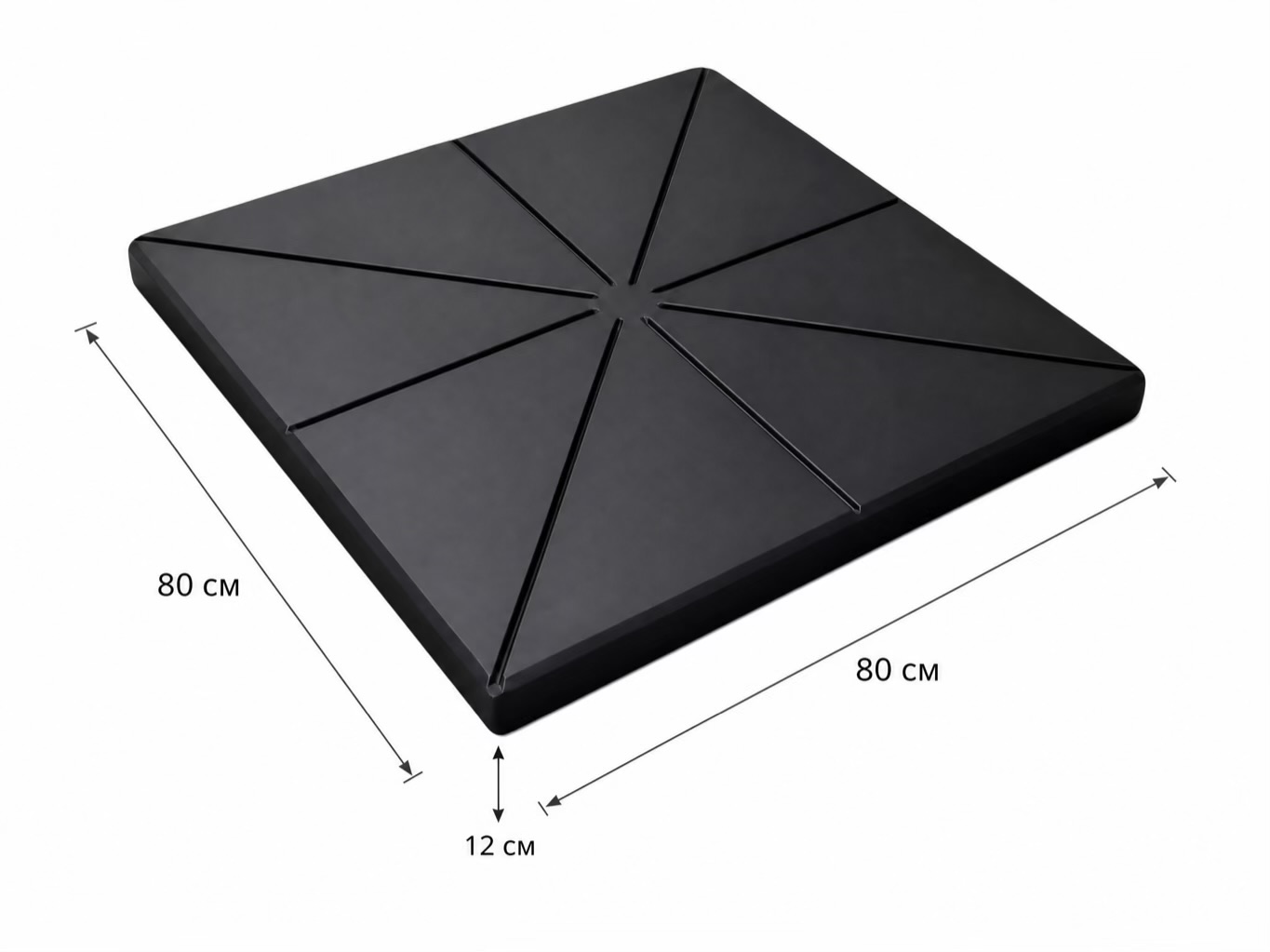

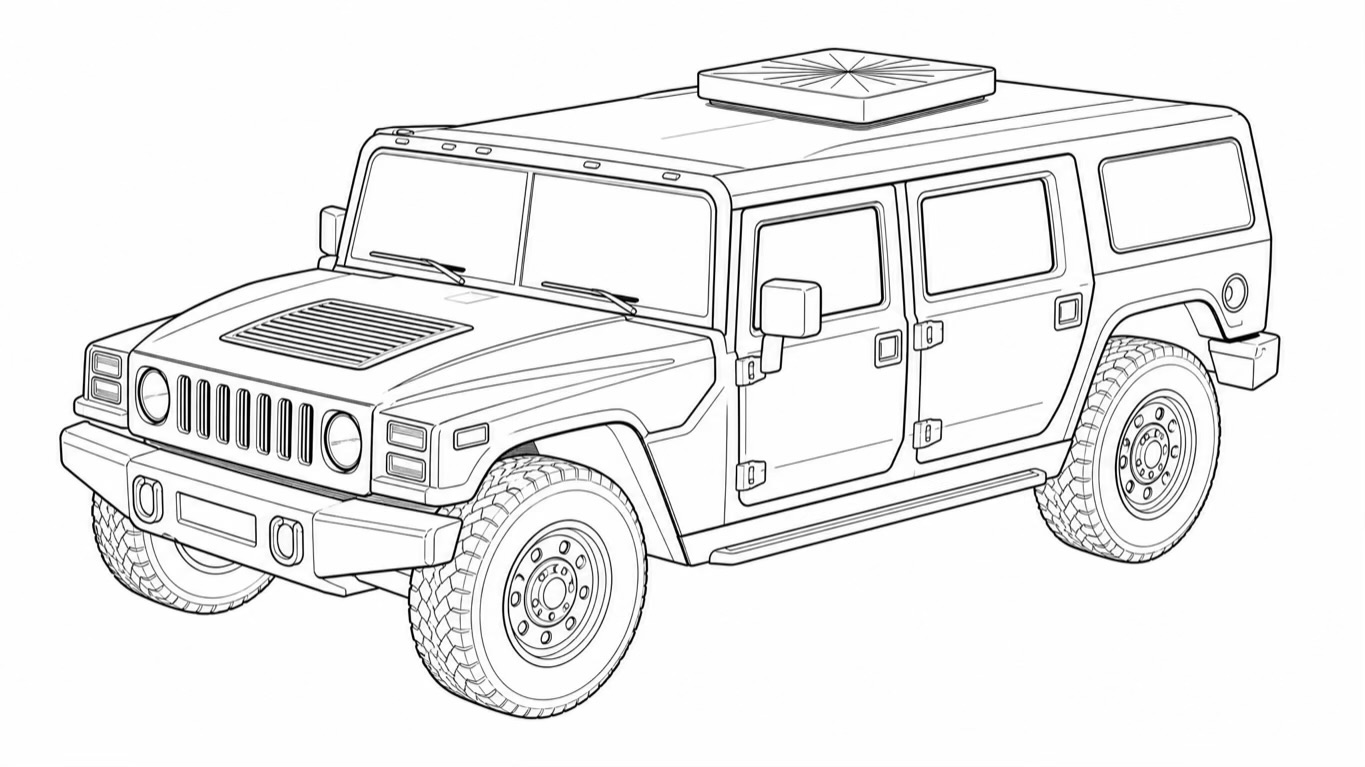

Дальність постановки перешкод: 100≈3000м з використанням  панельної антени яка кріпиться потужними магнітами на дах авто чи іншу металеву поверхню.
Дальність 50-500м за допомогою колінеарних антен.

Особливості:
Широкий діапазон частот/просте, інтуїтивно зрозуміле керування
КСХ і тепловий захист.

Параметр:
Можливо встановити в агресивних діапазонах, елементи антен по двох поляризаціях на 12 діапазонів, ліва права кругова.

Тактико-технічні характеристики та призначення засобу протидії БпЛА «Т-7QUB»
Основне призначення: Засіб призначений для ефективної протидії безпілотним літальним апаратам
(БпЛА) шляхом подавлення їх робочих частот в діапазонах:

Даний кейс скомплектований 3 варіантами живлення:
– живлення від внутрішнього АКБ (час автономної роботи 35-60хв.).

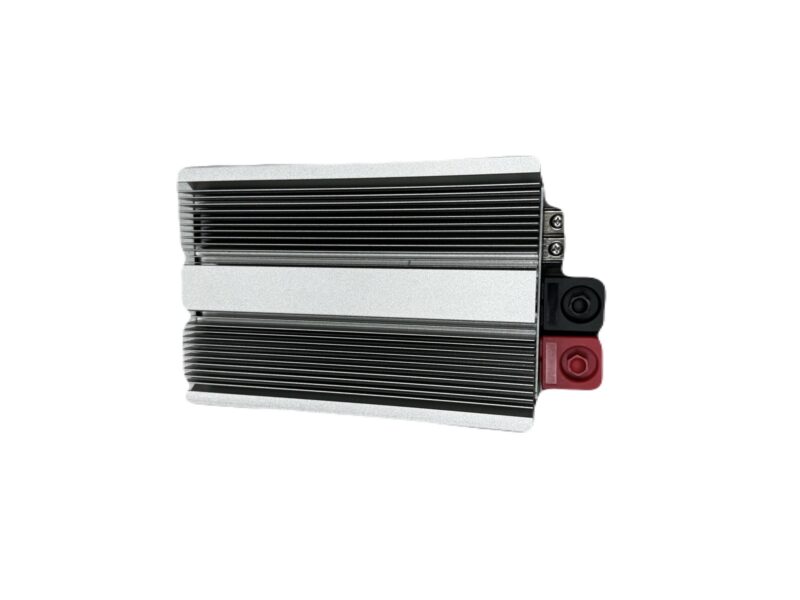

– живлення від інвертора 220/28v AC.

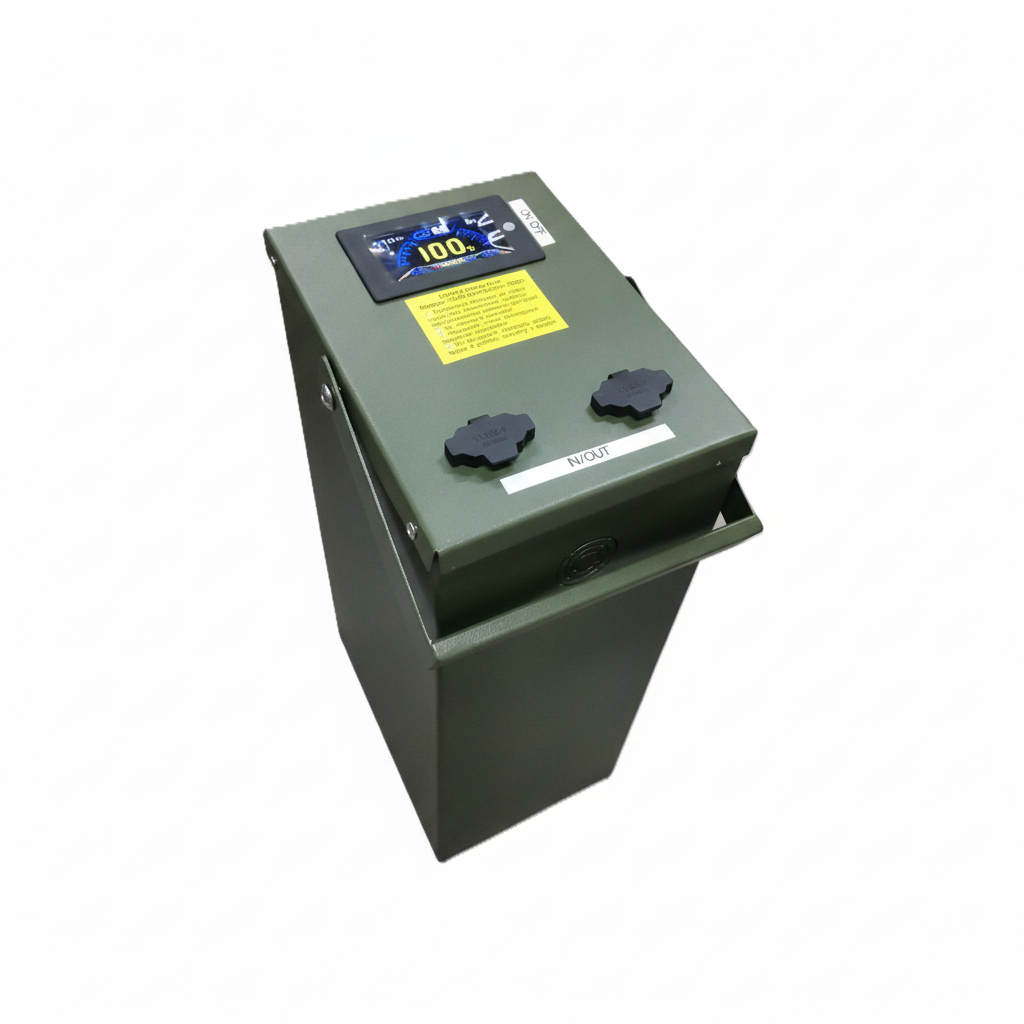

– живлення від зовнішніх AКБ та джерел 24v.

Подавлення БпЛА «DJI»:+- 100 метрів. (Важливо зауважити, що тести проводилися з
модифікованим підсиленням сигналу пульта до дрона відповідно до бойових умов).
Подавлення FPV дронів: Не менше 50 метрів в радіусі та 60-140 метрів кут розгортання (90-120 градусів по колу).

Основне завдання приладу:

Головною метою цього приладу є захист техніки, позицій та особового
складу на 360 градусів від можливого ураження FPV дронами (камікадзе) і від скиду
боєприпасів дронами DJI чи AUTEL.

Тестування ефективності:
– Тест 1: Дрон Mavic 3T з антеною Alientech летів на умовне враження транспортного засобу на
відстані 5 км з різних напрямків та на різних висотах. Результат – на відстані 1 км від цілі пульт
повністю втратив зв’язок з дроном.
– Тест 2: Дрон Mavic 3T з антеною AVENGER летів на умовне враження транспортного засобу на
відстані 4,5 км з різних напрямків та на різних висотах. Результат – на відстані 300 м від цілі пульт
втратив зв’язок з дроном.
– Тест 3: FPV дрони (від трьох різних виробників) зі станцією управління «Дронарня» на частоті 868
МГц та потужністю 2 Вт летіли на відстані 4,5 км з різних напрямків та на різних висотах. Результат – на
відстані 100-350 м від цілі пульт втрачав зв’язок з дроном в залежності від висоти польоту та напрямку з якого заходив.

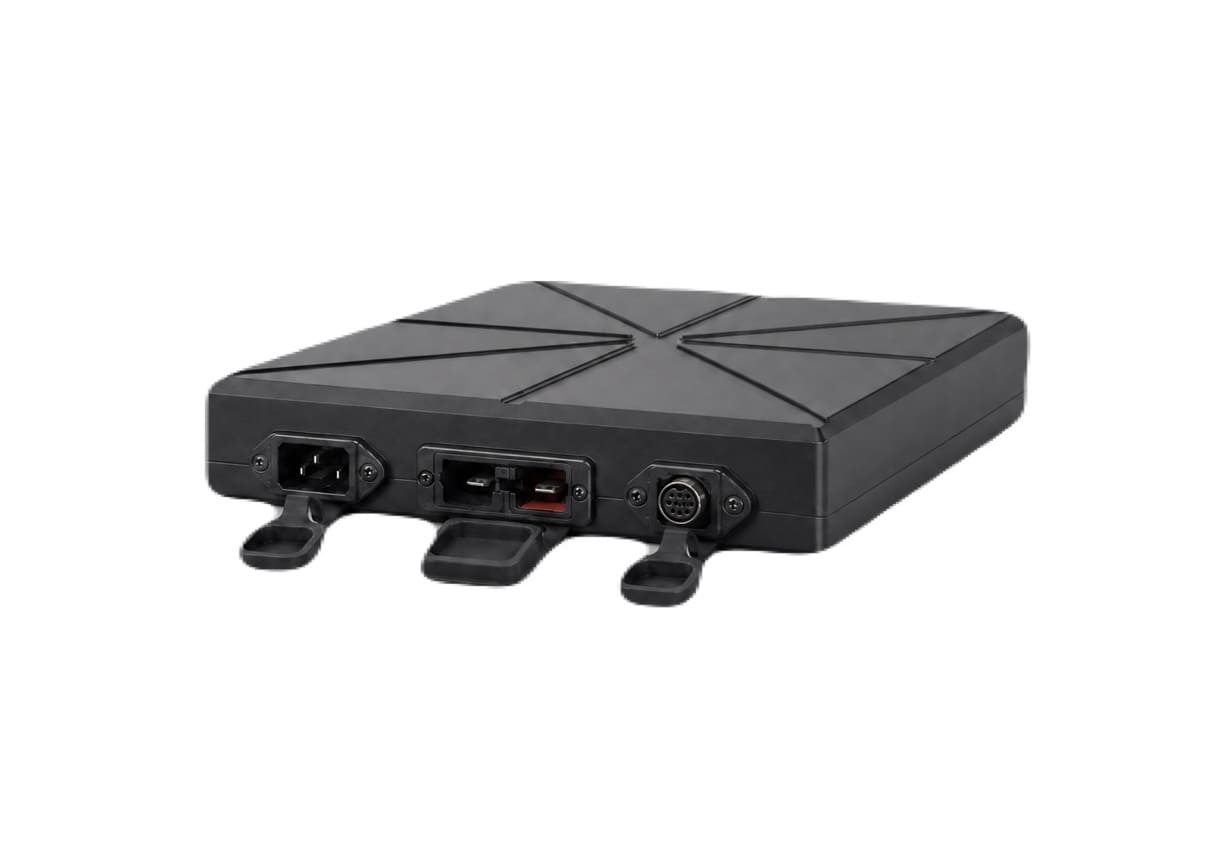

Будова приладу:

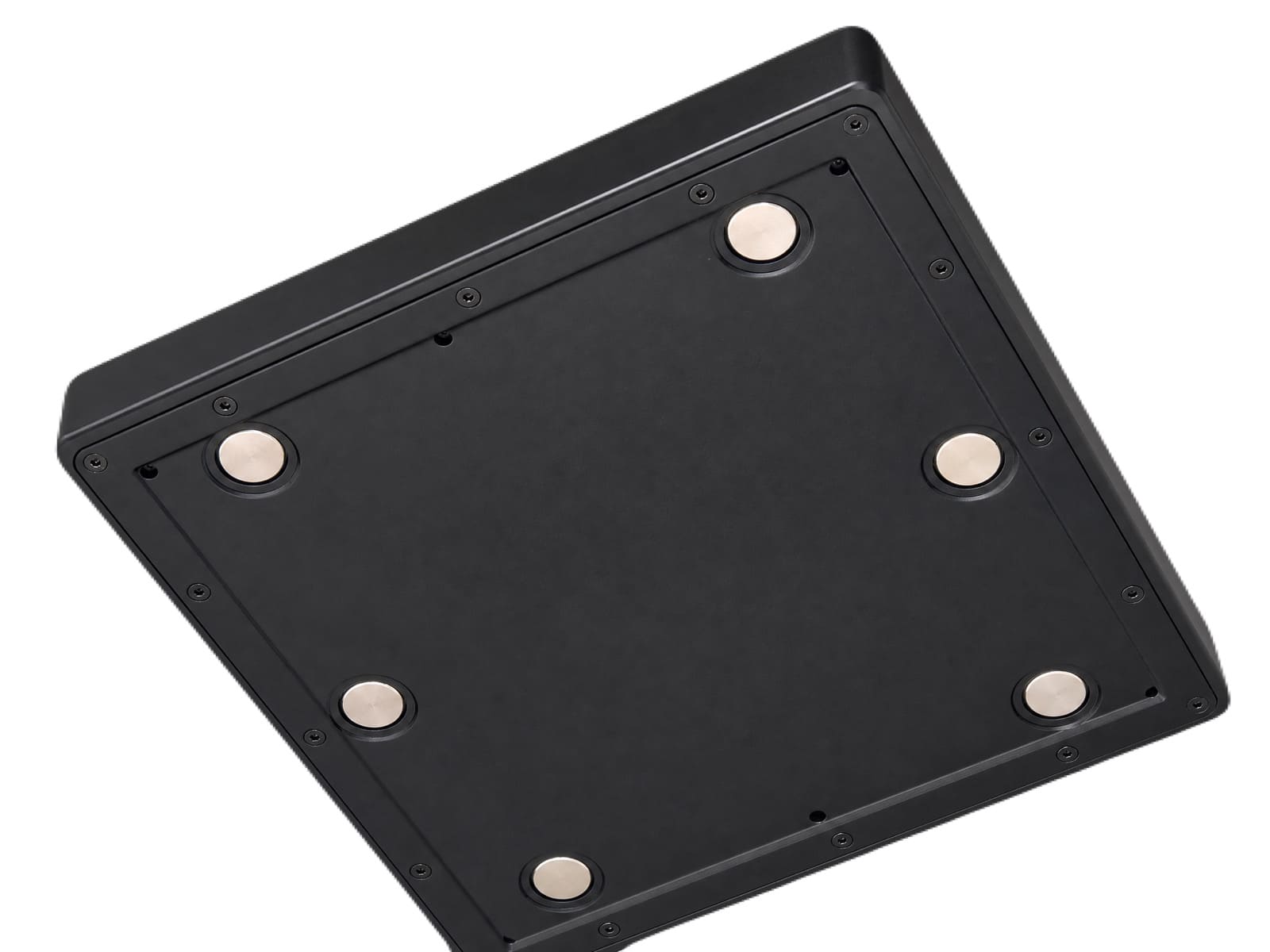

Прилад призначено для зручного та швидкого встановлення на будь якій металевій поверхні з допомогою вмонтованих потужних магнітів.

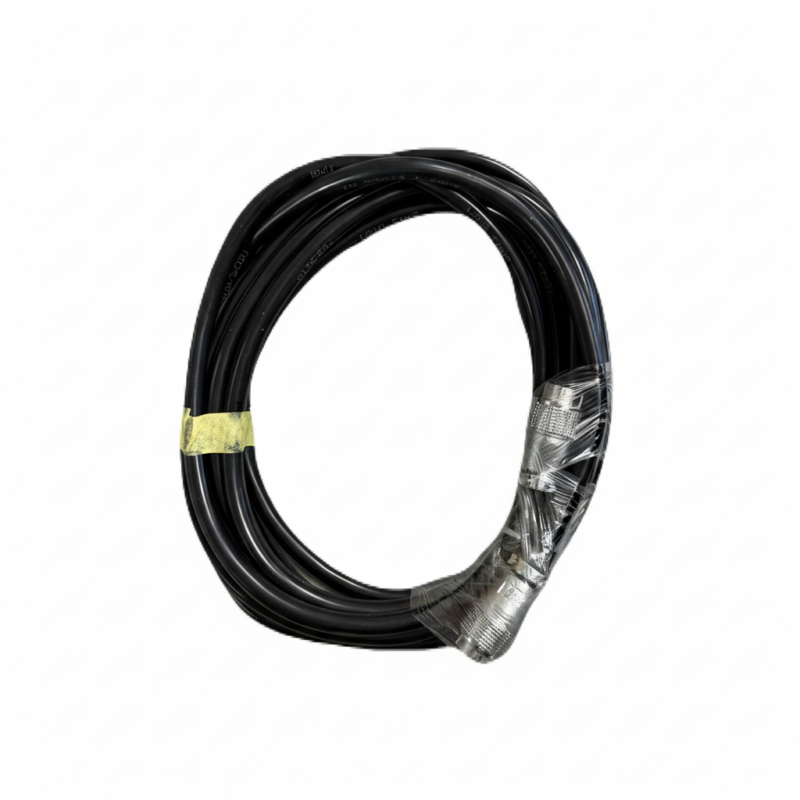

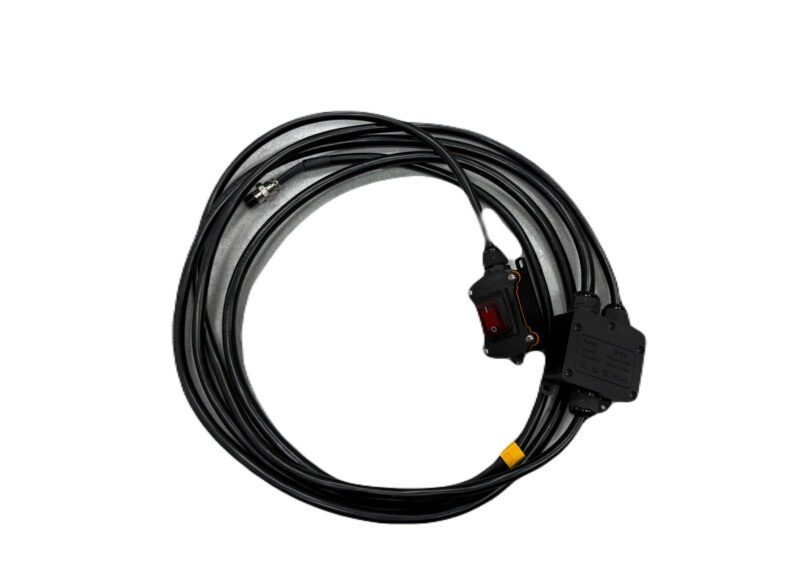

До корпусу під’єднуються кабелем (довжина 5 м) пульт управління з можливістю вимикання та
вимикання усіх діапазонів одночасно.
– Тест 4: FPV дрон Українського виробника місто Тернопіль SEEMKA

Додаткова інформація
