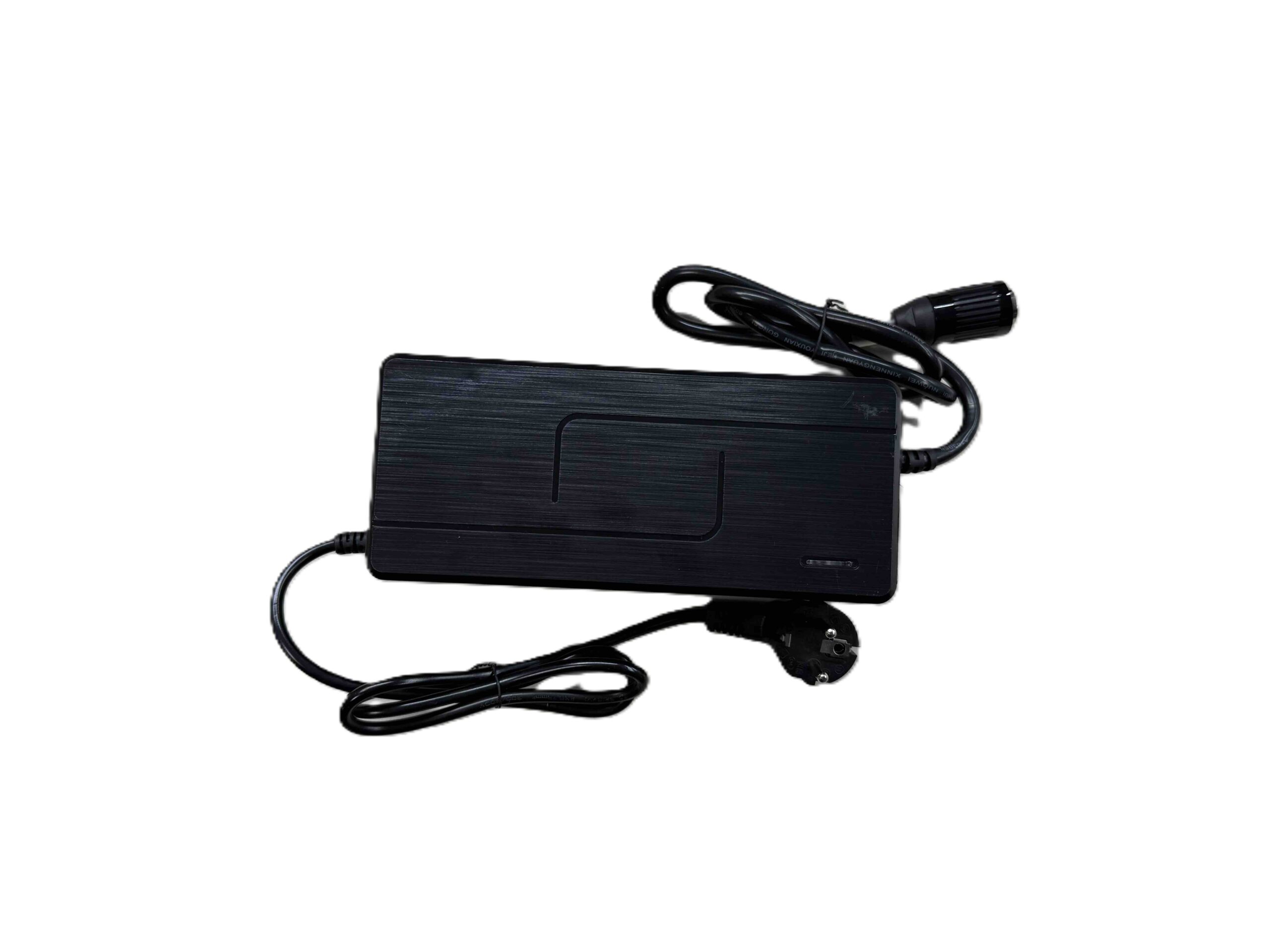

Зарядний пристрій Li-ion модель 30В20А

Призначення
Зарядний пристрій призначений для заряджання Li-ion акумуляторних батарей (8S, кінцева
напруга 33,6 В), що живлять засоби Т-7 та сумісні пристрої.
2. Основні технічні характеристики
– Модель: 30В 20А
– Тип пристрою: мережевий зарядний пристрій для Li-ion АКБ
– Вхідна напруга AC: 110–240 В, 50/60 Гц
– Вихідна напруга DC (кінцева напруга заряду): 33,6 В
– Номінальний вихідний струм: 20 А
– Орієнтовна вихідна потужність: ~670 Вт
– Корпус: пластиковий настільний, з отворами для вентиляції
– Країна виробництва: Made in China
– Розміри: д/ш/в – 21/9/6.5см.
– Вага: 100г.
3. Сумісні типи акумуляторів
– Li-ion, 8S (номінальна напруга батареї ~29,6 В, кінцева напруга заряду 33,6 В)
Заборонено використовувати зарядний пристрій для інших типів акумуляторів (LiFePO₄,
свинцево-кислотні, NiMH тощо).
4. Вихідні роз’єми
– Основний силовий інтерфейс: роз’єм XT90.
– Додатковий вихідний роз’єм: YA-20-J02PE-01-001 (2-pin). Роз’єм YA-20-J02PE-01-001
підключається безпосередньо до засобу Т-7, а інший кінець кабелю через роз’єм XT90
з’єднується із зарядним пристроєм.
5. Індикація роботи
– Червоний індикатор (Red): йде заряд батареї.
– Зелений індикатор (Green): батарея повністю заряджена або від’єднана, зарядний пристрій
у черговому режимі.
6. Основні вимоги безпеки.
– Використовувати тільки в сухих приміщеннях, не піддавати впливу дощу та конденсату.
– Перед підключенням до мережі переконатися в цілісності кабелів, роз’ємів та відсутності —
механічних пошкоджень.
– Не використовувати зарядний пристрій з пошкодженими проводами чи корпусом.
– Не розбирати корпус – висока напруга.
– Забезпечити вільну циркуляцію повітря навколо зарядного пристрою, не накривати його під
час роботи.
7. Комплектація
– Зарядний пристрій Li-ion модель 30В 20А.
– Кабель живлення 220 В.
– Вихідний кабель з роз’ємом XT90.
– Кабель/перехідник з роз’ємом YA-20-J02PE-01-001 (2-pin).
